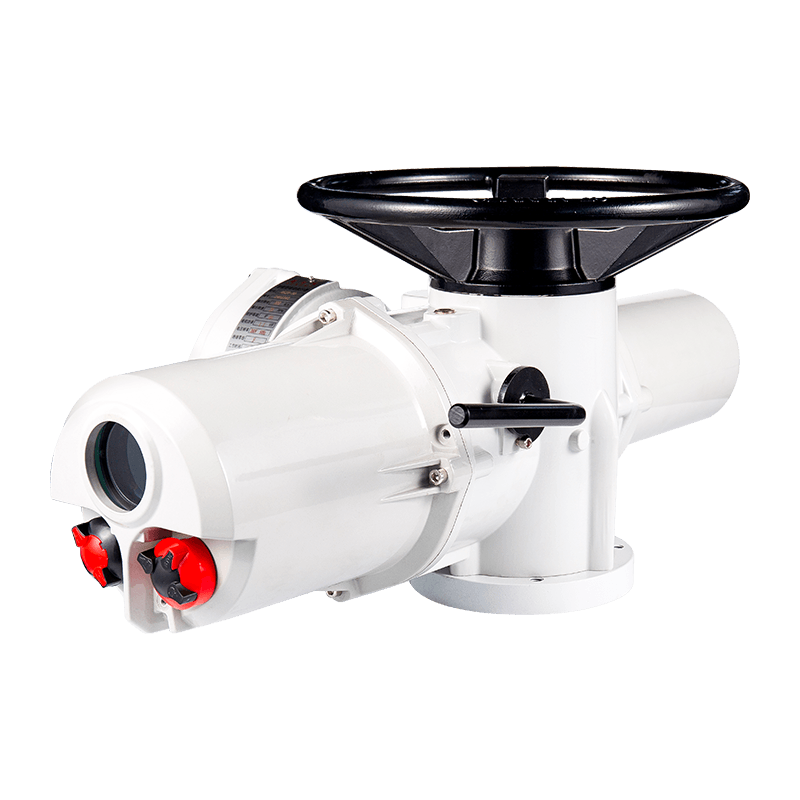

একে, আকজ থ্রি-ফেজ পারফরম্যান্স ডেটা
মডেল | আউটপুট টর্ক (এনএম) | আউটপুট গতি (আরপিএম) | সরবরাহ ভোল্টেজ (v) | পাওয়ার ফেজ নম্বর (পিএইচ) | ফ্রিকোয়েন্সি (হার্জ) | নামমাত্র শক্তি (কেডব্লিউ) | রেটেড কারেন্ট (ক) | রেফারেন্স ওজন (কেজি) |
একে 18 | 100 | 18 | 380 | 3 | 50 | 0.25 | 0.76 | 30 |
24 | 380 | 3 | 50 | 0.25 | 0.76 | |||
36 | 380 | 3 | 50 | 0.37 | 1.07 | |||
48 | 380 | 3 | 50 | 0.37 | 1.07 | |||
150 | 18 | 380 | 3 | 50 | 0.37 | 1.07 | ||
24 | 380 | 3 | 50 | 0.37 | 1.07 | |||
36 | 380 | 3 | 50 | 0.55 | 1.54 | |||
48 | 380 | 3 | 50 | 0.55 | 1.54 | |||
একে 25 | 200 | 18 | 380 | 3 | 50 | 0.55 | 1.54 | 46 |
24 | 380 | 3 | 50 | 0.75 | 1.99 | |||
36 | 380 | 3 | 50 | 1.1 | 2.8 | |||
48 | 380 | 3 | 50 | 1.1 | 2.8 | |||
300 | 18 | 380 | 3 | 50 | 0.75 | 1.99 | ||
24 | 380 | 3 | 50 | 1.1 | 2.8 | |||
36 | 380 | 3 | 50 | 1.5 | 3.65 | |||
48 | 380 | 3 | 50 | 1.5 | 3.65 | |||
একে 35 | 500 | 18 | 380 | 3 | 50 | 1.5 | 3.65 | 69 |
24 | 380 | 3 | 50 | 1.5 | 3.65 | |||
36 | 380 | 3 | 50 | 2.2 | 5.05 | |||
48 | 380 | 3 | 50 | 2.2 | 5.05 | |||
600 | 18 | 380 | 3 | 50 | 1.5 | 3.65 | ||
24 | 380 | 3 | 50 | 1.5 | 3.65 | |||
36 | 380 | 3 | 50 | 2.2 | 5.05 | |||
48 | 380 | 3 | 50 | 2.2 | 5.05 | |||
একে 40 | 900 | 18 | 380 | 3 | 50 | 2.2 | 5.05 | 190 |
24 | 380 | 3 | 50 | 2.2 | 5.05 | |||
36 | 380 | 3 | 50 | 3 | 6.64 | |||
1200 | 18 | 380 | 3 | 50 | 2.2 | 5.05 | ||
24 | 380 | 3 | 50 | 3 | 6.64 | |||
36 | 380 | 3 | 50 | 4 | 8.62 | |||
একে 70 | 1800 | 18 | 380 | 3 | 50 | 4 | 8.62 | 200 |
24 | 380 | 3 | 50 | 4 | 8.62 | |||
36 | 380 | 3 | 50 | 5.5 | 11.5 | |||
একে 90 | 2500 | 18 | 380 | 3 | 50 | 4 | 8.62 | 203 |
24 | 380 | 3 | 50 | 5.5 | 11.5 | |||
36 | 380 | 3 | 50 | 7.5 | 15.3 | |||
একে 95 | 3000 | 18 | 380 | 3 | 50 | 5.5 | 11.5 | 205 |
24 | 380 | 3 | 50 | 7.5 | 15.3 | |||
36 | 380 | 3 | 50 | 10 | 19.5 |
একে একে একক-পর্বের অ্যাকুয়েটর পারফরম্যান্স ডেটা
মডেল | আউটপুট টর্ক (এনএম) | আউটপুট গতি (আরপিএম) | সরবরাহ ভোল্টেজ (v) | পাওয়ার ফেজ নম্বর (পিএইচ) | ফ্রিকোয়েন্সি (হার্জ) | নামমাত্র শক্তি (কেডব্লিউ) | রেটেড কারেন্ট (ক) | রেফারেন্স ওজন (কেজি) |
কKS18 | 100 | 18 | 220 | 2 | 50 | 0.2 | 1.7 | 30 |
24 | 220 | 2 | 50 | 0.2 | 1.7 | |||
36 | 220 | 2 | 50 | 0.2 | 1.7 | |||
150 | 18 | 220 | 2 | 50 | 0.2 | 1.7 | ||
24 | 220 | 2 | 50 | 0.2 | 1.7 | |||
36 | 220 | 2 | 50 | 0.2 | 1.7 | |||
AKS25 | 200 | 18 | 220 | 2 | 50 | 0.9 | 6.5 | 46 |
24 | 220 | 2 | 50 | 0.9 | 6.5 | |||
36 | 220 | 2 | 50 | 0.9 | 6.5 | |||
300 | 18 | 220 | 2 | 50 | 1.1 | 7 | ||
24 | 220 | 2 | 50 | 1.1 | 7.7 | |||
36 | 220 | 2 | 50 | 1.1 | 7.7 |
একে, আকজ অ্যাকুয়েটর বাহ্যিক মাত্রা
একে 18-40 প্রকার
অ্যাকুয়েটর প্যারামিটারগুলি \ অ্যাকুয়েটর স্পেসিফিকেশন | A | খ | গ | ডি | ই | চ |
একে 18 | 320 | 425 | 305 | 360 | 270 | 630 |
একে 25 | 360 | 460 | 330 | 395 | 355 | 750 |
একে 35 | 420 | 515 | 365 | 400 | 360 | 760 |
একে 40 | 850 | 785 | 480 | 510 | 480 | 990 |
একে 70-95 প্রকার
একে, আকজ অ্যাকুয়েটর ফ্ল্যাঞ্জ সাইজ
টর্ক টাইপ সংযোগের আকার (জেবি 2920)
অ্যাকুয়েটর প্যারামিটারগুলি \ অ্যাকুয়েটর স্পেসিফিকেশন | ডি | ডি 1 | ডি 2 | ডি | ডি 2 | ডি | এইচ | হাই | চ | খ |
একে 18 | φ145 | Φ120 | φ90 | φ30 | φ45 | 4-এম 10 | 11.5 | 2 | 5 | 23.5 |
একে 25 | φ185 | φ160 | φ125 | φ42 | φ58 | 4-এম 12 | 10.5 | 2 | 5 | 25 |
একে 35 | 2225 | φ195 | φ150 | φ50 | φ72 | 4-এম 16 | 14 | 2 | 5 | 24 |
একে 40 | φ275 | φ235 | φ180 | φ62 | φ82 | 4-22 | 14 | 2 | 5 | 21 |
একে 70-95 | φ330 | φ285 | φ220 | φ72 | φ98 | 4-φ26 | 16 | 2 | 6 | 30 |
পুশ টাইপ সংযোগ আকার (GB12222)
অ্যাকুয়েটর প্যারামিটারগুলি \ অ্যাকুয়েটর স্পেসিফিকেশন | ফ্ল্যাঞ্জ নম্বর | ডি | ডি 1 | ডি 2 (এফ 8) | চ | ডি (সর্বোচ্চ) | ডি | এল | এন | α |
একে 18 | F10 | 125 | 102 | 70 | 3 | T28 | এম 10 | 40 | 4 | 45 ° |
একে 25 | F14 | 175 | 140 | 100 | 4 | T36 | এম 16 | 55 | ||
একে 35 | F16 | 210 | 165 | 130 | 5 | টি 44 | এম 20 | 70 | ||
একে 40 | F25 | 300 | 254 | 200 | T60 | M16 | 90 | 8 | 22.5 ° | |
একে 70-95 | F30 | 350 | 298 | 230 | T70 | এম 20 | 110 |
একে এবং এ কেজেড ওয়্যারিং টার্মিনালের তুলনা চার্ট
টার্মিনাল ব্লক সিরিয়াল নম্বর | টার্মিনাল ব্লক সংজ্ঞা | টার্মিনাল ব্লক সিরিয়াল নম্বর | টার্মিনাল ব্লকের নাম | টার্মিনাল ব্লক সিরিয়াল নম্বর | টার্মিনাল ব্লকের নাম |
গ্রাউন্ডিং চরিত্র (গ্রাউন্ডিং) | 16 | এস 7 হোল্ড রিলে 1 শেষ* | 31 | ||
1 | 380vac1 ** | 17 | এস 7 হোল্ড রিলে 2* | 32 | |
2 | 380vac2 ** | 18 | এস 8 হোল্ড রিলে 1 এন্ড* | 33 | রিমোট শাটডাউন |
3 | 380vac3 ** | 19 | এস 8 হোল্ড রিলে 2 টার্মিনাল* | 34 | ধরে/থামুন |
4 | ডিসি পাওয়ার সাপ্লাই 0 ভি (24 ভি ডিসি পাওয়ার সাপ্লাই "-" আউটপুট) | 20 | এস 9 হোল্ড রিলে 1 শেষ* | 35 | দূরবর্তীভাবে খুলুন |
21 | এস 9 হোল্ড রিলে 2 টার্মিনাল* | 36 | |||
5 | ডিসি পাওয়ার সাপ্লাই 24 ভি (24 ভি ডিসি পাওয়ার সাপ্লাই "" আউটপুট) | 22 | 4-20 এমএ ভালভ অবস্থান প্রতিক্রিয়া বর্তমান আউটপুট | 37 | ম্যানুয়াল/স্বয়ংক্রিয় উচ্চ ভোল্টেজ সাধারণ দিক* |
23 | 4-20 এমএ ভালভ অবস্থানের প্রতিক্রিয়া বর্তমান আউটপুট- | 38 | দূরবর্তী উচ্চ ভোল্টেজ কমন্স* | ||
6 | এস 1 রিলে শেষ 1 (জায়গায় খোলা) | 24 | 39 | ম্যানুয়াল/স্বয়ংক্রিয় কম ভোল্টেজ সাধারণ দিক* | |
7 | এস 1 রিলে 2 টি শেষ (জায়গায় খোলা) | 25 | জরুরী ক্রিয়া (ইএসডি) | 40 | এস 6 রিলে কমন টার্মিনাল (ফল্ট অ্যালার্ম) |
8 | এস 2 রিলে 1 এন্ড (জায়গায় বন্ধ) | 26 | 4-20 এমএ ভালভ অবস্থান নিয়ন্ত্রণ বর্তমান ইনপুট | 41 | এস 6 রিলে শেষ 1 (ফল্ট অ্যালার্ম) |
9 | এস 2 রিলে 2 টি শেষ (জায়গায় বন্ধ) | 27 | 4-20 এমএ ভালভ অবস্থান নিয়ন্ত্রণ বর্তমান ইনপুট- | 42 | এস 6 রিলে টার্মিনাল 2 (ফল্ট অ্যালার্ম) |
10 | এস 3 রিলে টার্মিনাল 1 (ওপেন টর্ক) | 28 | ম্যানুয়াল/স্বয়ংক্রিয় সংকেত নির্বাচনকারী | 43 | |
11 | এস 3 রিলে টার্মিনাল 2 (ওপেন টর্ক) | 29 | এস 10 হোল্ড রিলে 1 এন্ড* | ||
12 | এস 4 রিলে 1 এন্ড (বন্ধ টর্ক) | 30 | এস 10 হোল্ড রিলে 2 টার্মিনাল* | ||
13 | এস 4 রিলে 2 টি শেষ (টর্ক বন্ধ) | সতর্ক! বিদ্যুৎ সরবরাহের সাথে সংযোগ স্থাপনের আগে, দয়া করে বৈদ্যুতিক অ্যাকুয়েটরের নেমপ্লেটে রেটেড ভোল্টেজ মানটি দেখুন। যখন বিদ্যুৎ সরবরাহ তিন-পর্ব 380V হয় , নং 1.2.3 টার্মিনালটি সংযুক্ত করুন এবং যখন বিদ্যুৎ সরবরাহ একক-পর্ব 220V হয়, তখন নং 1.2 টার্মিনালটি সংযুক্ত করুন। | |||
14 | এস 5 রিলে 1 এন্ড (ক্ষেত্র/রিমোট কন্ট্রোল) | ||||
15 | এস 5 রিলে 2 প্রান্ত (ক্ষেত্র/রিমোট কন্ট্রোল) |
একে ওয়্যারিং কেবল তারের ইনলেট আকারের স্পেসিফিকেশন: মিডল ইনলেটটি এনপিটি 1- অর্ধেক, এবং উভয় পক্ষের দুটি ইনলেট পোর্টগুলি এনপিটি 1।
এম 5 এর স্পেসিফিকেশন সহ চারটি তিন-ফেজ (380vac/50Hz) পাওয়ার টার্মিনাল এবং তিনটি একক-ফেজ (220vac/50Hz) পাওয়ার টার্মিনালগুলি। এম 4 এর স্পেসিফিকেশন সহ মোট 43 টি সিগন্যাল টার্মিনাল রয়েছে।
বুদ্ধিমান সুইচ প্রকার: 3-কোর পাওয়ার কর্ড; নিয়ন্ত্রণ তারের 3-কোর; 15 কোর সিগন্যাল কেবল।
দ্রষ্টব্য: আপনার যদি আরও স্থিতি সূচক পরিচিতি বা বাস নিয়ন্ত্রণ প্রসারিত করতে হয় এবং বিশেষ প্রয়োজনীয়তা থাকে তবে দয়া করে সরবরাহকারী বা আমাদের সংস্থার সাথে যোগাযোগ করুন 33
