D971x বৈদ্যুতিন ক্ল্যাম্প প্রজাপতি ভালভ

একটি উদ্ধৃতি পেতে

সংক্ষিপ্ত ভূমিকা

ডি971x বৈদ্যুতিন ওয়েফার রাবার প্রজাপতি ভালভের উপন্যাস এবং যুক্তিসঙ্গত নকশা, সহজ কাঠামো, ছোট আকার, হালকা ওজন, 90-ডিগ্রি ঘূর্ণন, দ্রুত খোলার এবং বন্ধ, ছোট অপারেটিং টর্ক, সহজ অপারেশন, শ্রম-সঞ্চয় এবং দক্ষতারাস রয়েছে। এটি যে কোনও অবস্থানে ইনস্টল করা যেতে পারে এবং এটি বজায় রাখা সহজ। সিলটি প্রতিস্থাপন করা যেতে পারে, সিলিং পারফরম্যান্স দ্বি-মুখী সিলিং এবং শূন্য ফুটো অর্জনের জন্য নির্ভরযোগ্য, সিলিং উপাদানটি বয়স্ক-প্রতিরোধী, জারা-প্রতিরোধী এবং দীর্ঘ পরিষেবা জীবন রয়েছে।
যখন ওয়েফার রাবার প্রজাপতি ভালভ সম্পূর্ণ উন্মুক্ত অবস্থানে থাকে, তখন মাঝারিটি ভালভের দেহের মধ্য দিয়ে প্রবাহিত হলে প্রজাপতি প্লেটের বেধই একমাত্র প্রতিরোধের হয়। অতএব, ভালভ দ্বারা উত্পন্ন চাপ ড্রপ খুব ছোট, সুতরাং এটি ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য আছে। প্রজাপতি ভালভগুলি কেবল পেট্রোলিয়াম, গ্যাস, রাসায়নিক শিল্প এবং জল চিকিত্সার মতো সাধারণ শিল্পগুলিতেই ব্যাপকভাবে ব্যবহৃত হয় না, তবে তাপ বিদ্যুৎকেন্দ্রগুলির শীতল জল ব্যবস্থায়ও ব্যবহৃত হয়।

প্রযুক্তিগত প্যারামিটার

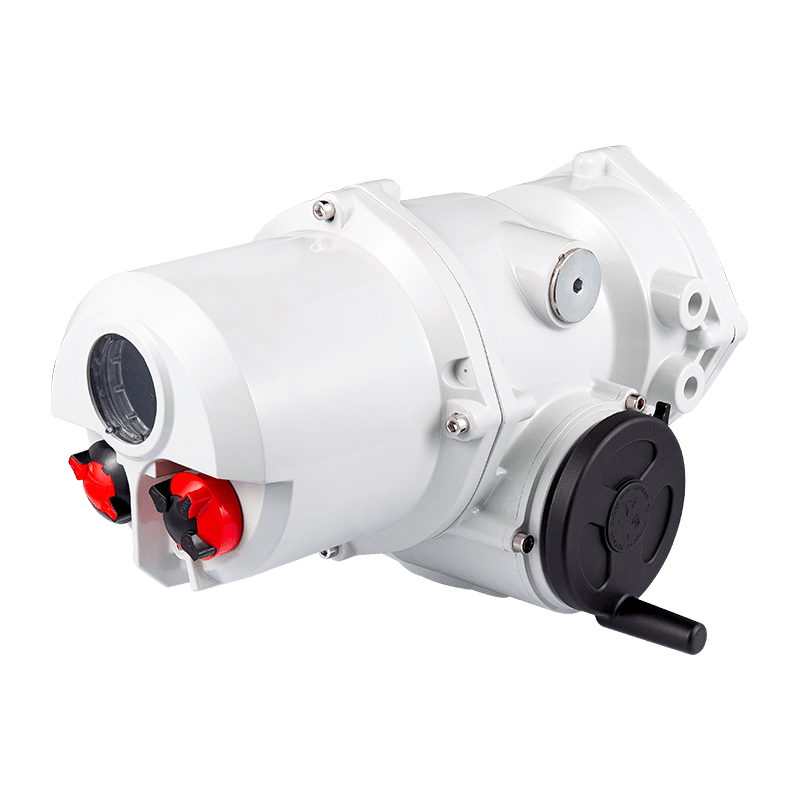

Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর বৈশিষ্ট্য	স্যুইচ টাইপ, ইন্টিগ্রাল টাইপ, নিয়ন্ত্রণকারী প্রকার, বুদ্ধিমান প্রকার
Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর মডেল	কিউ, ডিকিউ, কিউএম, কিউসি, একে কিউ সিরিজ, বড় ব্যাসের al চ্ছিক জেড সিরিজ, একে সিরিজ
ভোল্টেজ	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
নামমাত্র ব্যাস	Dn25 মিমি ~ dn1400 মিমি
নামমাত্র চাপ	Pn1.0mpa ~ pn1.6mpa
সঠিক তাপমাত্রা	ইপিডিএম: -30- 100ºC পিটিইই: -30- 120ºC
সংযোগ	ওয়েফার টাইপ
ভালভ শরীরের উপাদান	নমনীয় আয়রন, কার্বন ইস্পাত, স্টেইনলেস স্টিল
ভালভ প্লেট উপাদান	নমনীয় আয়রন, 304, 316, 316 এল, 2507, 1.4529, কপার প্লেট, নাইলন ইত্যাদি
ভালভ সিট আস্তরণ	এনবিআর, ইপিডিএম, পিটিএফই
প্রযোজ্য মিডিয়া	জল, গ্যাস, স্লারি, তেল ইত্যাদি

দ্রষ্টব্য: উপরের পরামিতিগুলি সাধারণ সরবরাহের জন্য। আপনার যদি বিশেষ প্রয়োজনীয়তা থাকে তবে দয়া করে অর্ডার দেওয়ার সময় আমাদের বিক্রয় নির্দেশ করুন।

প্রধান মাত্রা টেবিল

ডিএন		এইচ 1	এইচ 2	এইচ 3	এল	এল 1	D	ডি 1	ডি 2	ডি 3	ডি 4	এন-ডি	এন 1-φ1
মিমি	ইঞ্চি	এইচ 1	এইচ 2	এইচ 3	এল	এল 1	D	ডি 1	ডি 2	ডি 3	ডি 4	এন-ডি	এন 1-φ1
25	1 "	55	96	25	33	/	71	85	32.5	65	50	4-φ12	4-6.7
32	1.2 "	55	96	25	33	/	71	100	32.5	65	50	4-φ12	4-6.7
40	1.6 "	55	105	25	33	/	81	110	40	65	50	4-φ12	4-6.7
50	2 "	80	161	32	42	84.84	118	120	52.9	77	57	4-φ23	4-6.7
65	2.5 "	89	175	32	44.7	96	137	136	64.5	77	57	4-27	4-6.7
80	3 "	95	181	32	45.2	61	143	160	78.8	77	57	8-φ18	4-6.7
100	4 "	114	200	32	52.1	71	156	185	104	92	70	4 -25	4-10.3
125	5 "	127	213	32	54.4	82	190	215	123.3	92	70	4-φ23	4-10.3
150	6	139	226	32	55.8	91	212	238	155.6	92	70	4 -25	4-10.3
200	8 "	175	260	45	60.6	113	268	295	202.5	115	89	4 -25	4-10.3
200	8 "	175	260	45	60.6	76	268	295	202.5	115	89	4-φ23	4-10.3
250	10 "	203	292	45	65.6	92	325	357	250.5	115	89	4 - φ 2 9	4-10.3
300	12 "	242	337	45	76.9	105	403	407	301.6	140	108	4 - φ 2 9	4-10.3
350	14 "	267	368	45	76.5	91	436	467	333.3	140	108	4-φ30	4-10.3
400	16 "	309	400	51	85.7	101	488	515	389.6	197	159	4-φ26 4-φ30	4-20.6
400	16 "	309	400	72	85.7	102	488	525	389.6	197	159	4-φ26 4-φ30	4-20.6
450	18 "	328	422	51	104.6	88	539	565	440.5	197	159	4-φ26	4-20.6
450	18 "	328	422	72	104.6	92	539	585	440.5	197	159	4-φ30	4-20.6
500	20 "	360	480	53	130.28	97	594	620	491.6	197	159	4 - φ 2 6	4-20.6
500	20 "	360	480	78	130.28	102	594	650	491.6	197	159	4-φ33	4-20.6
600	24 "	459	562	70	151.36	113	524	725	592.5	275	215	20-φ30	8-183
600	24 "	459	562	82	151.36	121	524	770	592.5	275	215	20-φ36	8-183
700	28 "	520	624	66	163	110	895	840	695	300	254	24-φ30	8-18
700	28 "	520	624	82	163	110	895	840	695	300	254	20-φ36	8-18
800	32 "	591	672	66	188	124	1015	950	795	300	254	24-φ33	8-18
800	32 "	591	672	82	188	124	1015	950	795	300	254	24-φ39	8-18
900	36 "	656	720	118	203	118	1115	1050	865	300	254	24-φ33	8-18
1000	40 "	722	800	141	216	130	1230	1160	965	300	254	24-φ36	8-18
1200	48 "	765	860	184	231	150	1350	1260	1040	350	302	28-φ36	8-18
1400	56 "	804	920	240	250	178	1440	1400	1132	350	302	28-φ36	8-18
