সংক্ষিপ্ত ভূমিকা

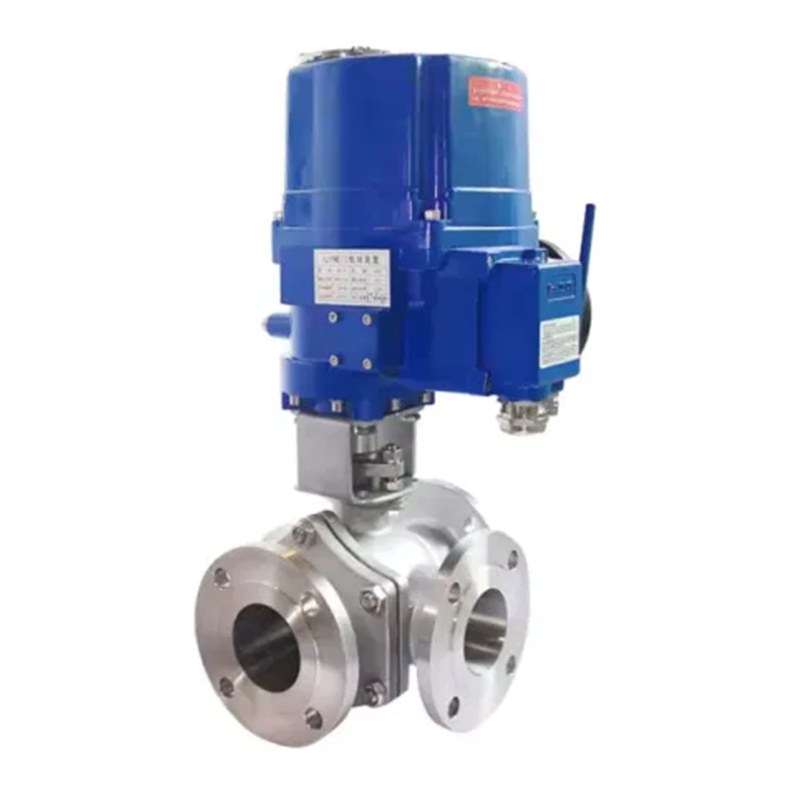

Q944/45F বৈদ্যুতিন ত্রি-মুখী ফ্ল্যাঞ্জ বল ভালভটি এল-আকৃতির বা টি-আকৃতির হতে পারে। এল-আকৃতির (Q944F) ত্রি-মুখী বল ভালভটি মাঝারি প্রবাহের দিকটি স্যুইচ করার জন্য ব্যবহৃত হয় এবং দুটি লম্ব চ্যানেলগুলিকে সংযুক্ত করতে পারে; টি-আকৃতির (Q945F) ত্রি-মুখী বল ভালভটি মাঝারি ডাইভার্সন, মার্জিং এবং প্রবাহের দিকের স্যুইচিংয়ের জন্য ব্যবহৃত হয়। একটি টি-আকৃতির টি তিনটি চ্যানেল একে অপরের সাথে সংযুক্ত করতে পারে বা সেগুলির দুটি সংযোগ করতে পারে। বৈদ্যুতিক ত্রি-মুখী বল ভালভগুলি সাধারণত দুটি সিট কাঠামো গ্রহণ করে তবে ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে একটি চারটি আসন কাঠামোও গ্রহণ করতে পারে। জল সরবরাহ, পেট্রোকেমিক্যালস, মাইনিং, টেক্সটাইলস, এনার্জি, পেপারমেকিং, খাদ্য, ইস্পাত ইত্যাদি হিসাবে পাইপলাইন সিস্টেমগুলিতে মিডিয়াগুলির প্রবাহের দিক পরিবর্তন এবং পাইপলাইন সিস্টেমগুলিতে তরলগুলি ডাইভার্ট বা মিশ্রণের জন্য ব্যাপকভাবে প্রযোজ্য
প্রযুক্তিগত প্যারামিটার
বৈদ্যুতিক অ্যাকুয়েটর al চ্ছিক বৈশিষ্ট্য | স্যুইচিং, অবিচ্ছেদ্য, সামঞ্জস্য, বুদ্ধিমান |
বৈদ্যুতিক অ্যাকিউটিউটর বিভিন্ন মডেলগুলিতে উপলব্ধ | কিউ, ডিকিউ, কিউএম, কিউসি, একে কিউ সিরিজ, বড় ব্যাসের al চ্ছিক জেড সিরিজ, একে সিরিজ |
ভোল্টেজ | AC220V, AC110V, AC380, ডিC12V, DC24V, DC110V |
নামমাত্র ব্যাস | Dn15 মিমি ~ dn200 মিমি |
নামমাত্র চাপ | Pn1.0mpa ~ pn1.6mpa |
প্রযোজ্য তাপমাত্রা | পিটিএফই: -30- 120 ° C পিপিএল: ≤350 ° C ধাতব সীল: ≤450 ° C |
সংযোগ | ফ্ল্যাঞ্জ |
শরীরের উপাদান | কাস্ট স্টিল, 304, 316, 316এল |
ডিস্ক উপাদান | 304、316、316L |
আসন আস্তরণ | পিটিএফই, পিপিএল, ধাতব সীল |
প্রযোজ্য মিডিয়া | জল, পেট্রোলিয়াম, অ্যাসিড, সান্দ্র তরল, স্লারি মিডিয়া ইত্যাদি |
বৈদ্যুতিক ত্রি-মুখী ফ্ল্যাঞ্জ বল ভালভের স্ট্রাকচারাল ডায়াগ্রাম
প্রধান মাত্রা টেবিল
ডিএন (মিমি) | এইচ | L | এল 1 | D | ডি 1 | ডি 2 | B3 |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
