পাইকারি D941W বৈদ্যুতিন বায়ুচলাচল প্রজাপতি ভালভ প্রস্তুতকারক, কারখানা

সংক্ষিপ্ত ভূমিকা

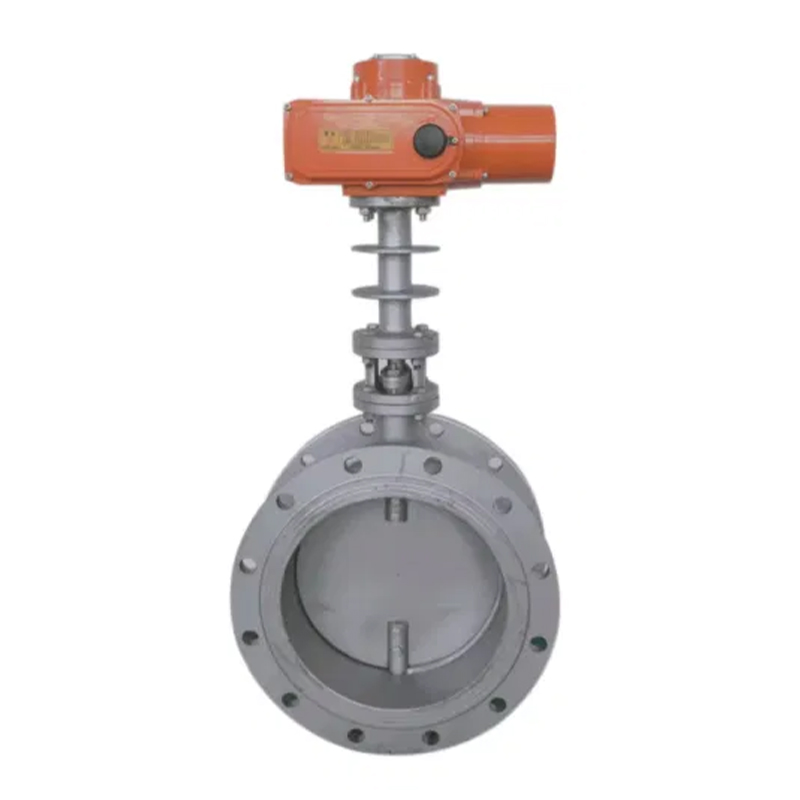

ডি941W বৈদ্যুতিন বায়ুচলাচল প্রজাপতি ভালভ দ্বি-অবস্থানের বায়ুচলাচল কাট-অফ অনুষ্ঠানের জন্য উপযুক্ত। ভালভ এবং অ্যাকুয়েটরের মধ্যে সংযোগ একটি শাখা সংযোগ পদ্ধতি গ্রহণ করে। বৈদ্যুতিক অ্যাকিউউটরটিকে কোনও সার্ভো এমপ্লিফায়ার দিয়ে সজ্জিত করার দরকার নেই এবং ইনপুট শক্তি অপারেশনটি নিয়ন্ত্রণ করতে পারে।
ভেন্টিলেশন প্রজাপতি ভালভটি একটি সেন্টারলাইন প্রজাপতি প্লেট এবং একটি সংক্ষিপ্ত কাঠামোর তামা প্লেট ld ালাইয়ের একটি নতুন কাঠামোগত ফর্ম সহ ডিজাইন এবং উত্পাদিত হয়েছে। এটি উচ্চ-মানের পরিধান-প্রতিরোধী উপকরণগুলির সাথে ঝালাই করা হয়। এটিতে একটি কমপ্যাক্ট কাঠামো, হালকা ওজন, সহজ ইনস্টলেশন, ছোট প্রবাহ প্রতিরোধের, বৃহত প্রবাহের পরিমাণ রয়েছে, উচ্চ তাপমাত্রার প্রসারণের প্রভাব এড়ানো যায় এবং এটি পরিচালনা করা সহজ। ভিতরে কোনও সংযোগকারী রড, বল্ট ইত্যাদি নেই, নির্ভরযোগ্য অপারেশন, দীর্ঘ পরিষেবা জীবন, বিশেষত নিম্নচাপের পার্থক্য, বড় ব্যাস এবং বৃহত প্রবাহের জন্য উপযুক্ত। এটি বিভিন্ন পারফরম্যান্স সহ ভালভ গঠনের জন্য বিভিন্ন অ্যাকিউটিউটারের সাথে সংমিশ্রণে ব্যবহৃত হয়। এটি একাধিক অবস্থানে ইনস্টল করা যেতে পারে এবং মাধ্যমের প্রবাহের দিক দ্বারা প্রভাবিত হয় না। ভেন্টিলেশন প্রজাপতি ভালভ একটি সিলড বাটারফ্লাই ভালভ, যা বায়ুচলাচল এবং ধূলিকণা অপসারণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এটি পাইপলাইনগুলিতে ধুলাযুক্ত গ্যাস, গ্যাস পাইপলাইন, বায়ুচলাচল পরিশোধন ডিভাইস, ফ্লু গ্যাস পাইপলাইন ইত্যাদির সাথে পাইপলাইনগুলিতে সংযোগ, খুলতে এবং বন্ধ করতে বা সামঞ্জস্য করতে ব্যবহৃত হয়, মাঝারি তাপমাত্রা ≤300ºC এর একটি মাঝারি তাপমাত্রা এবং -0.1 এর নামমাত্র চাপ সহ এমপিএ।

প্রযুক্তিগত প্যারামিটার

Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর বৈশিষ্ট্য	স্যুইচ টাইপ, ইন্টিগ্রাল টাইপ, নিয়ন্ত্রণকারী প্রকার, বুদ্ধিমান প্রকার
Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর মডেল	কিউ, ডিকিউ, কিউএম, কিউসি, একে কিউ সিরিজ, বড় ব্যাসের al চ্ছিক জেড সিরিজ, একে সিরিজ
ভোল্টেজ	AC220V, AC110V, AC380, ডিC12V, ডিC24V, DC110V
নামমাত্র ব্যাস	Dn25 মিমি ~ dn1400 মিমি
নামমাত্র চাপ	Pn1.0mpa ~ pn1.6mpa
সঠিক তাপমাত্রা	ইপিডিএম: -30- 100ºC পিটিইই: -30- 120ºC
সংযোগ	ওয়েফার টাইপ, ইউ টাইপ
ভালভ শরীরের উপাদান	কার্বন ইস্পাত, স্টেইনলেস স্টিল
ভালভ প্লেট উপাদান	কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালো স্টিল ইত্যাদি
ভালভ সিট আস্তরণ	সিমেন্টেড কার্বাইড, টুংস্টেন কার্বাইড, নিকেল অ্যালো, গ্রাফাইট কমপোজিট, পিটিএফই
প্রযোজ্য মিডিয়া	জল, বাষ্প, তেল, দুর্বল ক্ষয়কারী মিডিয়া ইত্যাদি etc.

প্রধান মাত্রা টেবিল

ডিএন (মিমি)	এল	এইচ	0.05-0.1 এমপিএ				0.25 এমপিএ				0.6 এমপিএ
ডিএন (মিমি)	এল	এইচ	D	ডি 1	ডি 2	এন-ডি	D	ডি 1	ডি 2	এন-ডি	D	ডি 1	ডি 2	এন-ডি
50	108	70	140	110	88	4-φ14	140	110	88	4-φ14	140	110	88	4-φ14
65	112	80	160	130	108	4-φ14	160	130	108	4-φ14	160	130	108	4-φ14
80	114	95	190	150	124	4-φ18	190	150	124	4-φ18	190	150	124	4 -19
100	127	105	210	190	144	4-φ18	210	190	144	4-φ18	210	190	144	4 -19
125	140	120	240	200	174	8-φ18	240	200	174	8-φ18	240	200	174	8 -19
150	140	132	265	225	199	8-φ18	265	225	199	8-φ18	265	225	199	8 -19
200	152	160	320	280	254	8-φ18	320	280	254	8-φ18	320	280	254	8 -19
250	165	187	375	335	309	12 -18	375	335	309	12 -18	375	335	309	12 -19
300	180	220	440	395	363	12-22	440	395	363	12-22	440	395	363	12 -23
350	180	245	490	445	413	12-22	490	445	413	12-22	490	445	413	12 -23
400	200	270	540	495	463	16-φ22	540	495	463	16-φ22	540	495	463	16-φ23
450	200	297	595	550	518	16-φ22	595	550	518	16-φ22	595	550	518	16-φ23
500	220	322	645	600	568	20-22	645	600	568	20-22	645	600	568	20-φ23
600	220	377	755	705	667	20-φ26	755	705	667	20-φ26	755	705	667	20-φ26
700	240	430	860	810	772	24-φ26	860	810	772	24-φ26	860	810	772	24-φ26
800	240	487	975	920	878	24-φ30	975	920	878	24-φ30	975	920	878	24-φ31
900	260	537	1075	1020	978	24-φ30	1075	1020	978	24-φ30	1075	1020	978	24-φ31
1000	260	587	1175	1120	1078	28-φ30	1175	1120	1078	28-φ30	1175	1120	1078	28-φ31
1200	280	702	1375	1320	1280	32-φ30	1375	1320	1280	32-φ30	1405	1340	1295	32-φ34
1400	300	782	1575	1520	1480	36-φ30	1575	1520	1480	36-φ30	1630	1560	1510	36-φ37
1600	320	895	1790	1730	1690	40-φ30	1790	1730	1690	40-φ30	1830	1760	1710	40-φ37
1800	340	995	1990	1930	1890	44-φ30	1990	1930	1890	44-φ30	2045	1970	1918	44-φ40
2000	360	1095	2190	2130	2090	48-φ30	2190	2130	2090	48-φ30	2265	2180	2125	48-φ43
2200	380	1200	2405	2340	2295	52-φ33	2405	2340	2295	52-φ33	2475	2390	2335	52-φ43
2400	400	1310	2605	2540	2495	56-φ33	2605	2540	2495	56-φ33	2685	2600	2545	56-φ43
2600	420	1420	2805	2740	2695	60-φ33	2805	2740	2695	60-φ33	2905	2810	2750	60-φ49
2800	440	1530	3030	2960	2910	64-φ36	3030	2960	2910	64-φ36	3115	3020	2960	64-φ49
3000	460	1640	3230	3160	3110	68-φ36	3230	3160	3110	68-φ36	3315	3220	3160	68-φ49
3200	480	1760	3430	3360	3310	72-φ36	3430	3360	3310	72-φ36	3525	3430	3360	72-φ49
3400	500	1870	3630	3560	3510	76-φ36	3630	3560	3510	76-φ36	3735	3640	3560	76-φ49
3600	520	1980	3840	3770	3720	80-φ36	3840	3770	3720	80-φ36	3970	3860	3720	80-φ56
3800	540	2120	4045	3970	3920	80-φ39	4045	3970	3920	80-φ39	4180	4070	3970	80-φ62
4000	560	2230	4245	4170	4120	84-φ39	4245	4170	4120	84-φ39	4380	4270	4170	84-φ623
