সংক্ষিপ্ত ভূমিকা

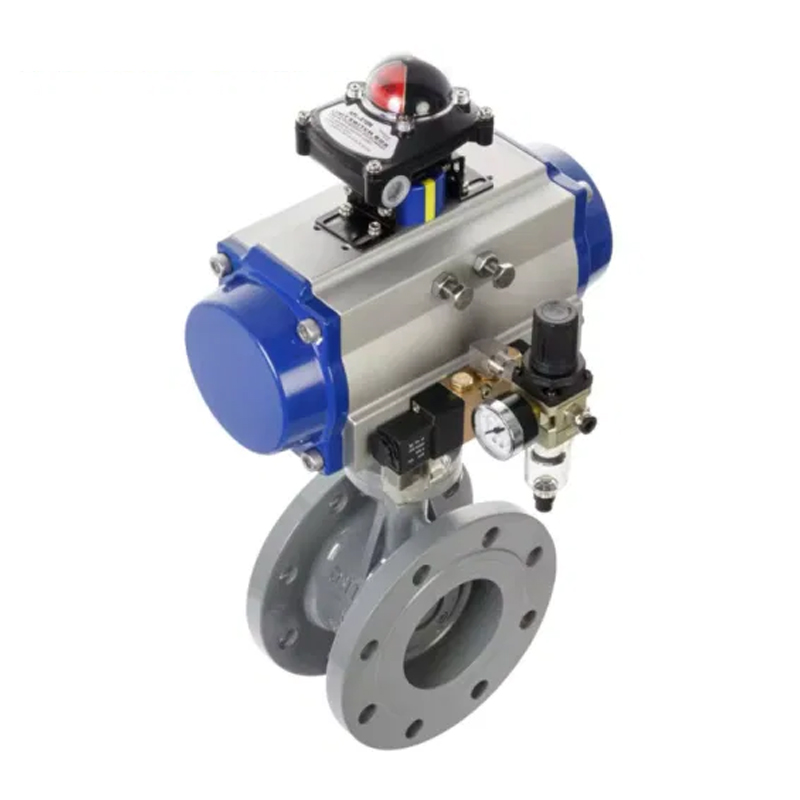

ডি 641 এক্স বায়ুসংক্রান্ত ফ্ল্যাঞ্জ সফট সিল প্রজাপতি ভালভের একটি উপন্যাস এবং যুক্তিসঙ্গত নকশা, সহজ কাঠামো, ছোট আকার, হালকা ওজন, 90-ডিগ্রি ঘূর্ণন, দ্রুত খোলার এবং বন্ধ, ছোট অপারেটিং টর্ক, সহজ অপারেশন, শ্রম-সঞ্চয় এবং দক্ষতার সাথে রয়েছে। এটি যে কোনও অবস্থানে ইনস্টল করা যেতে পারে এবং এটি বজায় রাখা সহজ। সিলটি প্রতিস্থাপন করা যেতে পারে, সিলিং পারফরম্যান্স দ্বি-মুখী সিলিং এবং শূন্য ফুটো অর্জনের জন্য নির্ভরযোগ্য, এবং সিলিং উপাদানগুলি বার্ধক্য এবং জারা প্রতিরোধী এবং এটি একটি দীর্ঘ পরিষেবা জীবন রয়েছে। যখন ফ্ল্যাঞ্জ প্রজাপতি ভালভ সম্পূর্ণ উন্মুক্ত অবস্থানে থাকে, তখন মাঝারিটি ভালভের দেহের মধ্য দিয়ে প্রবাহিত হলে প্রজাপতি প্লেটের বেধই একমাত্র প্রতিরোধের হয়। অতএব, ভালভ দ্বারা উত্পন্ন চাপ ড্রপ খুব ছোট, সুতরাং এটি ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য আছে। প্রজাপতি ভালভগুলি কেবল পেট্রোলিয়াম, গ্যাস, রাসায়নিক শিল্প এবং জল চিকিত্সার মতো সাধারণ শিল্পগুলিতেই ব্যাপকভাবে ব্যবহৃত হয় না, তবে তাপ বিদ্যুৎকেন্দ্রগুলির শীতল জল ব্যবস্থায়ও ব্যবহৃত হয়।
প্রযুক্তিগত প্যারামিটার
বায়ুসংক্রান্ত অ্যাকুয়েটর al চ্ছিক বৈশিষ্ট্য | ডাবল অভিনয়, একক অভিনয় |
বায়ুসংক্রান্ত অ্যাকুয়েটর al চ্ছিক মডেল | সিরিজে, এডাব্লু সিরিজ |
সোলেনয়েড ভালভ ভোল্টেজ | AC110V, AC220V, AC24V, ডিC24V |
বায়ু উত্স চাপ | 2 বার ~ 8 বার |
নামমাত্র ব্যাস | Dn25 মিমি-ডিএন 1200 মিমি |
নামমাত্র চাপ | Pn1.0MPA-PN1.6MPA |
প্রযোজ্য তাপমাত্রা | ইপিডিএম: -30- 100ºC পিটিএফই: -30- 120ºC |
সংযোগ | ফ্ল্যাঞ্জ |
ভালভ শরীরের উপাদান | নমনীয় আয়রন, কার্বন ইস্পাত, স্টেইনলেস স্টিল, নাইলন |
ভালভ প্লেট উপাদান | নমনীয় আয়রন, 304, 316, 316এল, 2507, 1.4529, তামার প্লেট ইত্যাদি |
ভালভ সিট আস্তরণ | এনবিআর, ইপিডিএম, পিটিএফই |
প্রযোজ্য মিডিয়া | জল, গ্যাস, স্লারি, তেল ইত্যাদি |
প্রধান মাত্রা টেবিল
ডিএন (মিমি) | L | D | ডি 1 | ডি 2 | এন-ডি | খ | চ |
50 | 108 | 165 | 125 | 99 | 4-φ18 | 20 | 2 |
65 | 112 | 185 | 145 | 118 | 4-φ18 | 20 | 2 |
80 | 114 | 200 | 160 | 135 | 8-φ18 | 20 | 2 |
100 | 127 | 220 | 180 | 156 | 8-φ18 | 22 | 2 |
125 | 140 | 250 | 210 | 184 | 8-φ18 | 22 | 2 |
150 | 140 | 285 | 240 | 211 | 8-22 | 24 | 2 |
200 | 152 | 340 | 295 | 266 | 12-22 | 24 | 2 |
250 | 165 | 405 | 355 | 319 | 12-26 | 26 | 2 |
300 | 178 | 460 | 410 | 370 | 12-26 | 28 | 2 |
350 | 190 | 520 | 470 | 429 | 16-φ26 | 30 | 2 |
400 | 216 | 580 | 525 | 480 | 16-φ30 | 32 | 2 |
450 | 222 | 640 | 585 | 548 | 20-φ30 | 40 | 2 |
500 | 229 | 715 | 650 | 609 | 20-φ33 | 44 | 2 |
600 | 267 | 840 | 770 | 720 | 20-φ36 | 48 | 2 |
700 | 292 | 910 | 840 | 754 | 24-φ36 | 50 | 5 |
800 | 318 | 1025 | 950 | 901 | 24-φ39 | 52 | 5 |
900 | 330 | 1125 | 1050 | 1001 | 28-φ39 | 54 | 5 |
1000 | 410 | 1255 | 1170 | 1112 | 28-φ423 | 56 | 5 |
