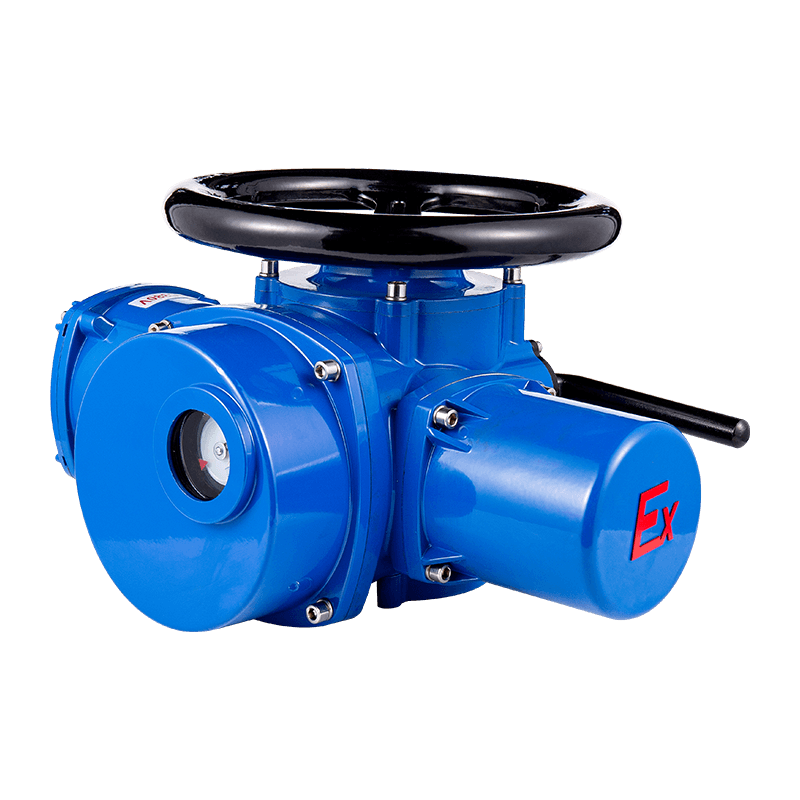

জেডএল সিরিজ (বিস্ফোরণ প্রুফ সংস্করণ)

মডেল

নামমাত্র টর্ক এনএম

আউটপুট গতি আর/মিনিট

আউটপুট শ্যাফ্ট বিপ্লবগুলির সংখ্যা সেটিং (টার্নস)

মোটর শক্তি (কেডব্লিউ)

ম্যানুয়াল গতি অনুপাত

সর্বাধিক স্টেম ব্যাস (মিমি)

রেফারেন্স ওজন (কেজি)

জেডএল 5

50

18

180

0.12

1: 1

30

20

জেডএল 10

100

18

180

0.18

1: 1

30

20

24

180

0.25

1: 1

30

20

36

180

0.37

1: 1

30

20

48

180

0.55

1: 1

30

20

জেডএল 15

150

18

180

0.25

1: 1

30

20

24

180

0.37

1: 1

30

20

36

180

0.55

1: 1

30

20

48

180

0.75

1: 1

30

20

জেডএল 20

200

18

180

0.37

1: 1

40

29

24

180

0.55

1: 1

40

30

36

180

0.75

1: 1

40

34

48

180

1.1

1: 1

40

35

জেডএল 30

300

18

180

0.55

1: 1

40

30

24

180

0.75

1: 1

40

34

36

180

1.1

1: 1

40

35

48

180

1.5

1: 1

40

35

জেডএল 45

450

18

1300

0.75

1: 1

50

45

24

1300

1.1

1: 1

50

45

36

1300

1.5

1: 1

50

45

48

1300

2.2

1: 1

50

45

Zl60

600

18

1300

1.1

1: 1

50

45

24

1300

1.5

1: 1

50

45

36

1300

2.2

1: 1

50

45

48

1300

3

1: 1

50

45

জেডএল 90

900

18

5500

1.5

1: 4

60

62

24

5500

2.2

1: 4

60

62

36

5500

3

1: 4

60

62

48

5500

4

1: 4

60

62

জেডএল 120

1200

18

5500

2.2

1: 4

60

63

24

5500

3

1: 4

60

63

36

5500

4

1: 4

60

63

48

5500

5

1: 4

60

63

মডেল

এল

এল 1

H

এইচ 1

চ

চ বুদ্ধিমান

ডি

জেডএল 05-15

430

252

230

97

159

227

298

জেডএল 20-30

443

252

250

97

159

227

298

জেডএল 45-60

520

330

300

150

250

318

395

জেডএল 90-120

670

460

430

270

450

518

550

অ্যাকিউউটর মডেল

ফ্ল্যাঞ্জ মডেল

অ্যাকুয়েটর আউটপুট ইন্টারফেস আকারের বিশদ বিবরণ (টর্ক টাইপ জেবি 292 0)

ডি

ডি 1

ডি 2

ডি 1

ডি 2

এনডি

খ

স্ক্রু গর্তের দিক

এইচ

এইচ 1

এইচ 2

জেড এল 05

জেড এল 10

জেড এল 15

2 ⅰ

115

95

75

26

39

4-এম 8

20

45 °

6

2

5

2

145

120

90

30

45

4-এম 10

20

45 °

8

2

5

জেডএল 20 জেডএল 30

3 ⅰ

145

120

90

30

45

4-এম 10

20

45 °

8

2

5

3

185

160

125

42

58

4-এম 12

20

45 °

10

2

5

জেড এল 45

জেড এল 60

4

225

195

150

52

68

4-M16

27

45 °

12

2

5

জেড এল 90

জেড এল 120

5 ⅰ

225

195

150

52

68

4-M16

27

45 °

12

2

5

5

275

235

180

62

80

4-এম 20

40

45 °

14

2

5

অ্যাকিউউটর মডেল

ফ্ল্যাঞ্জ মডেল

অ্যাকুয়েটর আউটপুট ইন্টারফেস আকারের বিশদ (থ্রাস্ট টাইপ জিবি 12222)

ডি

ডি 1

ডি 2

ডি 1 ট্র্যাপিজয়েডাল থ্রেড (সর্বোচ্চ)

এনডি

খ

স্ক্রু গর্তের দিক

h

এল

জেডএল 05 / জেডএল 10 / জেড 15

জেডএল 10

জেড এল 15

F10

125

102

70

Tr28

4-এম 10

16

45 °

3

40

জেডএল 20 / জেডএল 30

F14

175

140

100

Tr36

4-M16

25

45 °

4

55

জেডএল 45 / জেডএল 60

F16

210

165

130

টিআর 44

4-এম 20

35

45 °

5

70

জেডএল 90 / জেডএল 120

F25

300

254

200

টিআর 60

8-M16

30

22.5 ° 3

4

90
