সংক্ষিপ্ত ভূমিকা

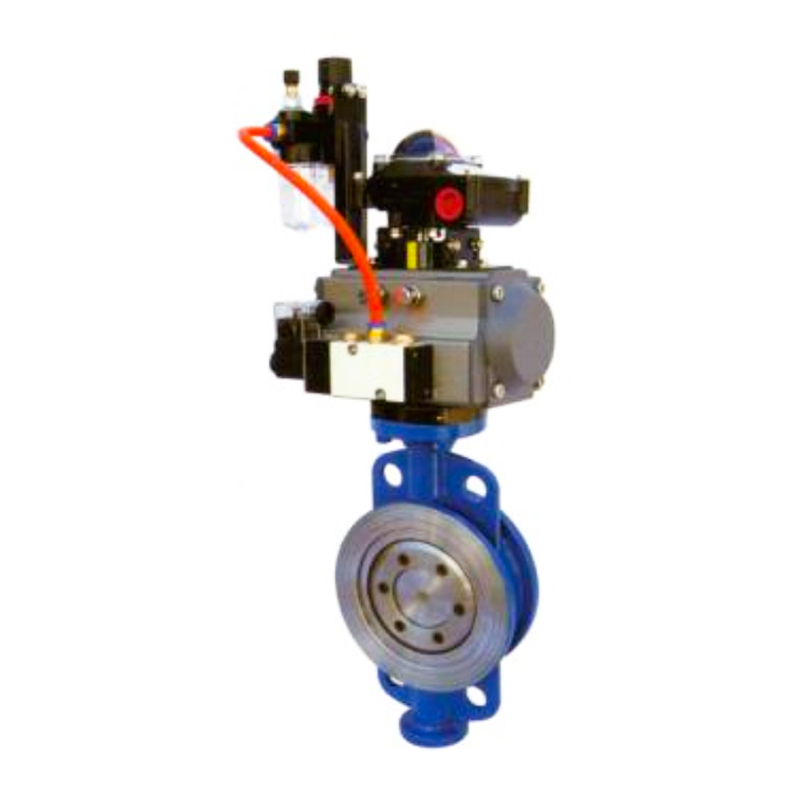

ডি671এইচ বায়ুসংক্রান্ত ক্ল্যাম্প টাইপ হার্ড সিল প্রজাপতি ভালভ একটি তিনটি এক্সেন্ট্রিক হার্ড সিল কাঠামো নকশা গ্রহণ করে। কঠোর গণনার পরে, "" - আকৃতির সিলিং রিংটিতে প্রজাপতি প্লেটের সাথে আল কোনও ঘর্ষণ নেই, traditional তিহ্যবাহী অদ্ভুত প্রজাপতি ভালভের সমস্যাটি সমাধান করে এখনও 0 থেকে 10 ডিগ্রি পর্যন্ত খোলার এবং বন্ধ করার মুহুর্তে সিলিং পৃষ্ঠের উপর স্লাইডিং ঘর্ষণ রয়েছে। এটি খোলার এবং বন্ধ হওয়ার মুহুর্তে প্রজাপতি প্লেটের সিলিং পৃষ্ঠের পৃথকীকরণের প্রভাব অর্জন করে এবং যোগাযোগ বন্ধ করার মুহুর্তে সিলিং, পরিষেবা জীবন বাড়ানোর লক্ষ্য অর্জন এবং সিলিং পারফরম্যান্স অর্জন করে।
প্রজাপতি প্লেটের সিলিং পৃষ্ঠটি ওয়েল্ডড কোবাল্ট ভিত্তিক হার্ড অ্যালোয় দিয়ে তৈরি, যা পরিধান-প্রতিরোধী। বৃহত আকারের প্রজাপতি প্লেট একটি ফ্রেম প্রক্রিয়া গ্রহণ করে, যার মধ্যে উচ্চ শক্তি, বৃহত্তর অত্যধিক অঞ্চল এবং নিম্ন প্রবাহ প্রতিরোধের বৈশিষ্ট্য রয়েছে। এর প্রক্রিয়াটি অনন্য, এবং "স্যুইচ" কেবল ভালভ স্টেম 90 ডিগ্রি ঘোরানোর মাধ্যমে সম্পন্ন করা যেতে পারে। অতএব, শক্ত সিলযুক্ত প্রজাপতি ভালভগুলি ক্ষুধা মিডিয়া যেমন ধাতববিদ্যুৎ, বিদ্যুৎ, পেট্রোলিয়াম, রাসায়নিক, বায়ু, গ্যাস, দহনযোগ্য গ্যাস এবং জল সরবরাহ এবং জল সরবরাহ এবং নিকাশী প্রবাহের সাথে জল সরবরাহ এবং নিকাশী প্রবাহ নিয়ন্ত্রণের জন্য ভাল ডিভাইস হিসাবে বহুল ব্যবহৃত হয়, এবং তরল কাটা। পণ্যটি জাতীয় জিবি/টি 13927-92 ভালভ চাপ পরীক্ষার মান মেনে চলে।
প্রযুক্তিগত প্যারামিটার
বায়ুসংক্রান্ত অ্যাকুয়েটর al চ্ছিক বৈশিষ্ট্য | ডাবল-অভিনয়, একক-অভিনয় |
বায়ুসংক্রান্ত অ্যাকিউটিউটর বিভিন্ন মডেলগুলিতে উপলব্ধ | সিরিজে, এডাব্লু সিরিজ |
সোলেনয়েড ভালভ ভোল্টেজ | AC110V, AC220V, AC24V, ডিC24V |
সংকুচিত বায়ুচাপ | 2 বার ~ 8 বার |
নামমাত্র ব্যাস | Dn50mm ~ dn1200 মিমি |
নামমাত্র চাপ | Pn1.0MPA-PN2.5MPA |
প্রযোজ্য তাপমাত্রা | -30 ~ 425 ℃ ℃ |
সংযোগ | জোড় ক্ল্যাম্প টাইপ |
শরীরের উপাদান | কার্বন ইস্পাত, স্টেইনলেস স্টিল |
ডিস্ক উপাদান | কার্বন ইস্পাত, স্টেইনলেস স্টিল, অ্যালো স্টিল ইত্যাদি |
আসন আস্তরণ | টুংস্টেন কার্বাইড, টুংস্টেন কার্বাইড, নিকেল অ্যালো, গ্রাফাইট কমপোজিট, পিটিএফই |
প্রযোজ্য মিডিয়া | জল, বাষ্প, তেল, দুর্বল ক্ষয়কারী মিডিয়া ইত্যাদি |
প্রধান মাত্রা টেবিল
ডিএন (মিমি) | 1.0 | 1.6 | ||||||||
এল | এইচ | D | ডি 1 | এন-ডি | H | এল | D | ডি 1 | এন-ডি | |
50 | 43 | 85 | 125 | 100 | 4-φ18 | 43 | 85 | 125 | 100 | 4-φ18 |
65 | 46 | 95 | 145 | 120 | 4-φ18 | 46 | 95 | 145 | 120 | 4-φ18 |
80 | 49 | 110 | 160 | 135 | 4-φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8-22 | 76 | 158 | 240 | 210 | 8-22 |
200 | 71 | 188 | 295 | 265 | 8-22 | 89 | 188 | 295 | 265 | 12-22 |
250 | 76 | 224 | 350 | 320 | 12-22 | 114 | 224 | 350 | 320 | 12-26 |
300 | 83 | 254 | 400 | 368 | 12-22 | 114 | 254 | 400 | 368 | 12-26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 840 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28-φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32-φ39 | 360 | 810 | 1380 | 1325 | 32-φ4833 |
