প্রধান বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
এমএফডি খনির বায়ুচলাচল প্রজাপতি ভালভগুলি মূলত পাইপলাইন সিস্টেমে যেমন কয়লা খনি বায়ুচলাচল, ধূলিকণা অপসারণ এবং পরিবেশ সুরক্ষা প্রকৌশল বিভিন্ন সংকেত অনুসারে পাইপলাইনে গ্যাস মিডিয়া প্রবাহকে নিয়ন্ত্রণ করতে এবং কেটে ফেলার জন্য ব্যবহৃত হয়; এটিতে যুক্তিসঙ্গত কাঠামো, ক্ষতি প্রতিরোধের, নিম্ন প্রবাহ প্রতিরোধের, ন্যূনতম ফুটো, সহজ অপারেশন এবং দীর্ঘ পরিষেবা জীবনের বৈশিষ্ট্য রয়েছে।
শ্রেণিবিন্যাস এবং পরামিতি
খনির ভেন্টিলেশন প্রজাপতি ভালভগুলি নিয়ন্ত্রণ ধরণের দ্বারা শ্রেণিবদ্ধ করা হয়, বৈদ্যুতিক বায়ুচলাচল প্রজাপতি ভালভ এবং বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভ সহ,
1) খনির জন্য দুটি ধরণের বৈদ্যুতিক বায়ুচলাচল প্রজাপতি ভালভ রয়েছে: বিভক্ত টাইপ এবং ইন্টিগ্রেটেড টাইপ
*কেএক্সবিসি মাইনিং বিস্ফোরণ-প্রুফ ভালভ বৈদ্যুতিক ডিভাইস নিয়ন্ত্রণ বাক্সের সাথে একত্রে ব্যবহার করার পরে, স্প্লিট টাইপ বৈদ্যুতিক বায়ুচলাচল প্রজাপতি ভালভ ডিসিএস সিস্টেমের সাথে সংযুক্ত হতে পারে
গ্যাস পাইপলাইনগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করুন;
*ইন্টিগ্রেটেড বৈদ্যুতিক বায়ুচলাচ
একটি পৃথক নিয়ন্ত্রণ বাক্সের প্রয়োজন ছাড়াই নিয়ন্ত্রণ করুন।
*ডেটা যোগাযোগ অর্জনের জন্য 485 টি বাস ইন্টারফেস সহ মোডবাস, প্রোফাস এবং অন্যান্য বাস যোগাযোগটি কনফিগার করা যেতে পারে।
*বৈদ্যুতিক বায়ুচলাচল প্রজাপতি ভালভের প্রধান পারফরম্যান্স এবং পরামিতি:
বৈদ্যুতিক ভেন্টিলেটেড প্রজাপতি ভালভ মডেল | MFডি9B41W |
ডিএন (মিমি) | ডিএন100 ~ 4000 |
মাঝারি এবং তাপমাত্রা | বায়ু, গ্যাসযুক্ত গ্যাস মিশ্রণ; ≤300 ℃ ℃ |
নামমাত্র চাপ (এমপিএ) | Pn0.1mpa |
ফুটো হার | ≤1% |
ভোল্টেজ | 380/6603V |

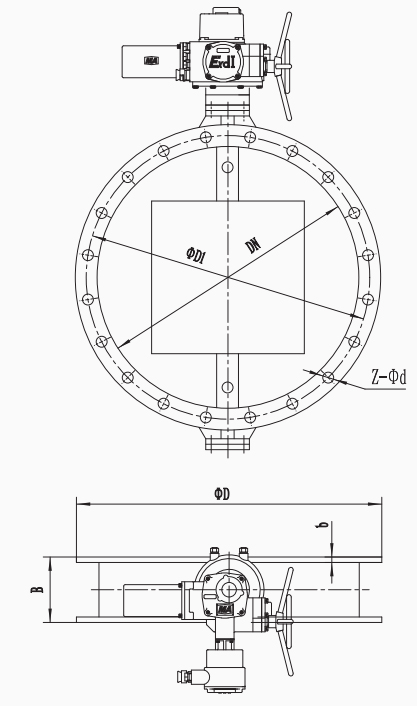

কাঠামোগত স্কিম্যাটিক ডায়াগ্রাম
শ্রেণিবিন্যাস এবং পরামিতি
খনির বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভটি বায়ুচলাচল পাইপলাইনগুলিতে প্রয়োগ করা হয় যা দ্রুত খোলার এবং বন্ধের প্রয়োজন হয় এবং দ্রুত দূরবর্তী স্যুইচিং বা সামঞ্জস্য নিয়ন্ত্রণ অর্জন করতে পারে।
*বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভের প্রধান পারফরম্যান্স এবং পরামিতি।
বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভ মডেল | এমএফডি 6 বি 41 ডাব্লু |
ডিএন (মিমি) | DN100 ~ 4000 |
মাঝারি এবং তাপমাত্রা | বায়ু, গ্যাসযুক্ত গ্যাস মিশ্রণ; ≤300 ℃ ℃ |
নামমাত্র চাপ (এমপিএ) | 0.01 (পরীক্ষার চাপ 0.02) |
ফুটো হার | ≤1% |
বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভ নিয়ন্ত্রণ আকারে উপলব্ধ | ডাবল-অভিনয়, একক-অভিনয় |
বায়ুসংক্রান্ত বায়ুচলাচল প্রজাপতি ভালভ al চ্ছিক ফাংশন | স্যুইচিং টাইপ, প্রকার নিয়ন্ত্রণকারী |
সোলেনয়েড/পজিশনার ভোল্টেজ | AC24V, DC24V, AC110V, AC220V |
সংকুচিত বায়ুচাপ | 2 বার ~ 8 বার |
কাঠামোগত স্কিম্যাটিক ডায়াগ্রাম
সংযোগের আকার এবং সম্পর্কিত খনির বিস্ফোরণ-প্রমাণ ভালভ বৈদ্যুতিক ডিভাইসগুলির জন্য নির্বাচন সারণী
ভালভের প্রধান মাত্রা | খনির মূল পরামিতি বিস্ফোরণ-প্রমাণ প্রকার/খনির বিস্ফোরণ-প্রমাণ ইন্টিগ্রেটেড বৈদ্যুতিক ডিভাইস | ||||||
DN | এল | D | ডি 1 | এন-ডি | খনির বিস্ফোরণ-প্রমাণ ভালভ বৈদ্যুতিক ডিভাইস মডেল | ভোল্টেজ (ভি) | শক্তি (কেডব্লিউ) |
500 | 220 | 645 | 600 | 20-22 | কিউবি/কিউবিওয়াই 30 | 380/660 | 0.18 |
600 | 220 | 755 | 705 | 20-26 | কিউবি/কিউবিওয়াই 40 | 380/660 | 0.18 |
700 | 240 | 860 | 810 | 24-26 | কিউবি/কিউবিওয়াই 60 | 380/660 | 0.18 |
800 | 240 | 975 | 920 | 24-30 | কিউবি/কিউবিওয়াই 60 | 380/660 | 0.18 |
900 | 260 | 1075 | 1020 | 24-30 | কিউবি/কিউবিওয়াই 90 | 380/660 | 0.25 |
1000 | 260 | 1175 | 1120 | 28-30 | কিউবি/কিউবিওয়াই 90 | 380/660 | 0.25 |
1100 | 260 | 1275 | 1220 | 28-30 | কিউবি/কিউবিওয়াই 90 | 380/660 | 0.25 |
1200 | 280 | 1375 | 1320 | 32-30 | কিউবি/কিউবিওয়াই 120 | 380/660 | 0.37 |
1300 | 280 | 1475 | 1420 | 32-30 | জেডবি/জেডবিওয়াই 15 | 380/660 | 0.37 |
1400 | 300 | 1575 | 1520 | 36-30 | জেডবি/জেডবিওয়াই 15 | 380/660 | 0.37 |
1500 | 300 | 1690 | 1630 | 36-30 | জেডবি/জেডবিওয়াই 15 | 380/660 | 0.37 |
1600 | 320 | 1790 | 1730 | 40-30 | জেডবি/জেডবিওয়াই 15 | 380/660 | 0.37 |
1700 | 320 | 1890 | 1830 | 40-30 | জেডবি/জেডবিওয়াই 20 | 380/660 | 0.55 |
1800 | 340 | 1990 | 1930 | 44-30 | জেডবি/জেডবিওয়াই 20 | 380/660 | 0.55 |
1900 | 340 | 2090 | 2030 | 48-30 | জেডবি/জেডবিওয়াই 20 | 380/660 | 0.55 |
2000 | 360 | 2190 | 2130 | 48-30 | জেডবি/জেডবিওয়াই 20 | 380/660 | 0.55 |
2100 | 360 | 2290 | 2230 | 52-33 | জেডবি/জেডবিওয়াই 30 | 380/660 | 0.75 |
2200 | 380 | 2405 | 2340 | 52-33 | জেডবি/জেডবিওয়াই 30 | 380/660 | 0.75 |
2300 | 380 | 2505 | 2440 | 56-33 | জেডবি/জেডবিওয়াই 30 | 380/660 | 0.75 |
2400 | 400 | 2605 | 2540 | 56-33 | জেডবি/জেডবিওয়াই 30 | 380/660 | 0.75 |
2500 | 400 | 2706 | 2640 | 60-33 | জেডবি/জেডবিওয়াই 30 | 380/660 | 0.75 |
2600 | 420 | 2805 | 2740 | 60-33 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
2800 | 440 | 3030 | 2960 | 64-36 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
3000 | 460 | 3230 | 3160 | 68-36 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
3200 | 480 | 3430 | 3360 | 72-36 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
3400 | 500 | 3630 | 3560 | 76-36 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
3600 | 520 | 3840 | 3770 | 80-36 | জেডবি/জেডবিওয়াই 45 | 380/660 | 1.1 |
3800 | 540 | 4045 | 3970 | 80-39 | জেডবি/জেডবিওয়াই 60 | 380/660 | 1.5 |
4000 | 560 | 4245 | 4170 | 84-39 | জেডবি/জেডবিওয়াই 60 | 380/660 | 1.5 |
