বিজ্ঞাপন সিরিজের কৃমি গিয়ার বক্স

একটি উদ্ধৃতি পেতে

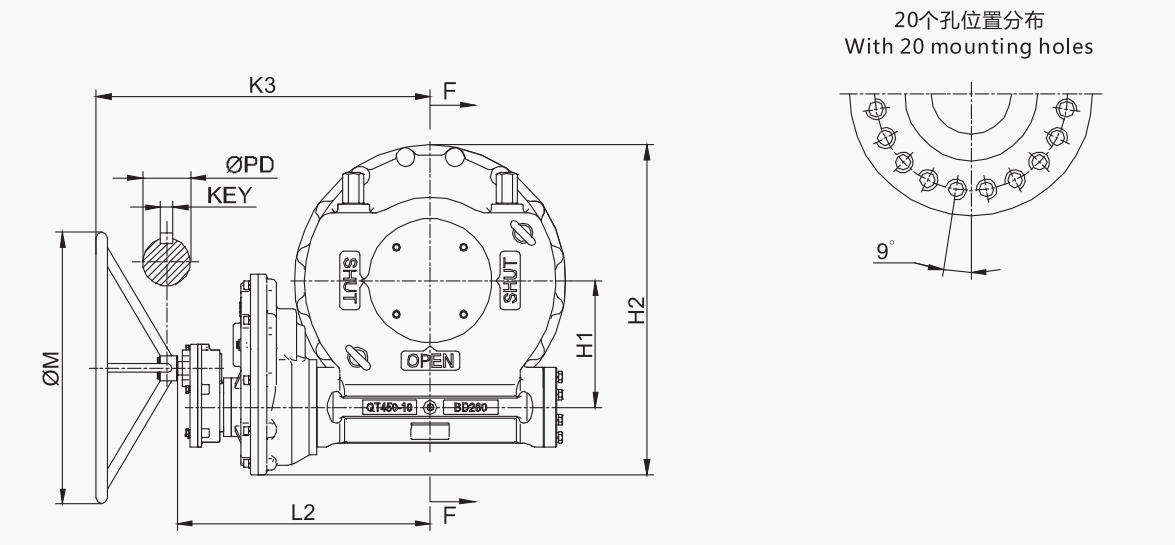

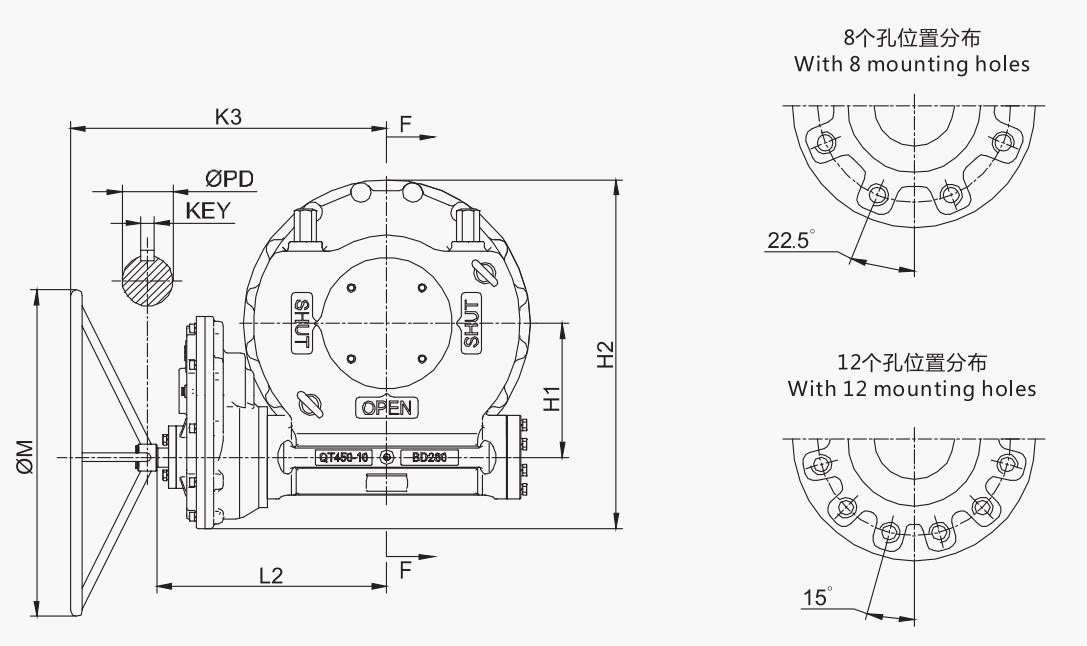

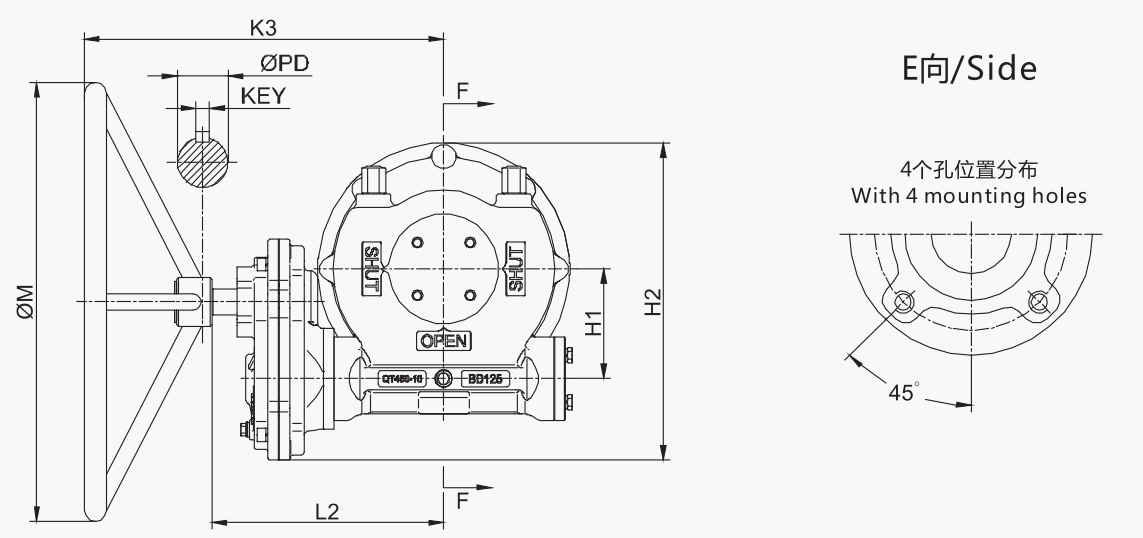

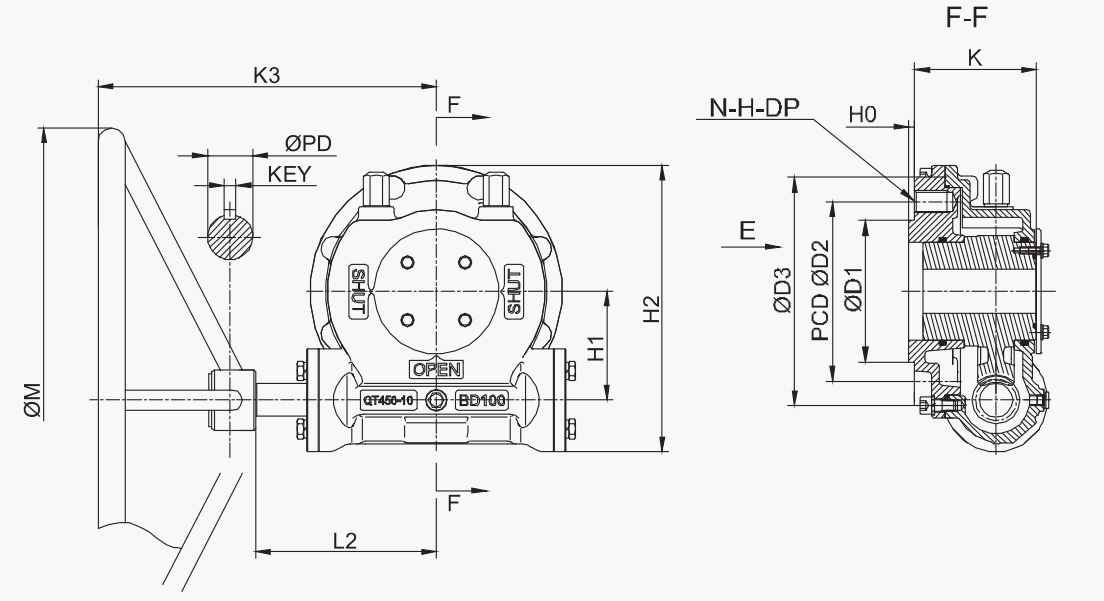

প্রকার	Para./model	প্রযুক্তিগত পরামিতি								বেস অংশ					বাহ্যিক অংশ							হাত চাকা
		স্ট্যান্ডার্ড ফ্ল্যাঞ্জ acc.iso521	কl চ্ছিক মাউন্টিং acc.iso521	Al চ্ছিক অনুপাত	ইনপুট এনএম	রেটিং আউটপুট এনএম	মা ± 10%	সর্বোচ্চ.বোর ডায়া। মিমি	ওজন কেজি	ডি 1	পি.সি.ডি.		ডি 3	এইচ 0	এইচ 1	এইচ 2	কে	কে 3	এল 2	পিডি	কী	হাত চাকা
		স্ট্যান্ডার্ড ফ্ল্যাঞ্জ acc.iso521	কl চ্ছিক মাউন্টিং acc.iso521	Al চ্ছিক অনুপাত	ইনপুট এনএম	রেটিং আউটপুট এনএম	মা ± 10%	সর্বোচ্চ.বোর ডায়া। মিমি	ওজন কেজি	ডি 1	ডি 2	এন-এইচ-ডিপি	ডি 3	এইচ 0	এইচ 1	এইচ 2	কে	কে 3	এল 2	পিডি	কী	মি
A	Aডি80	F14	F10-F12	50: 1	126	1800	14.3	50	17	100	140	4-M16-24	175	3	80	217	101	300	153	21	6	400
	AD100	F16	F12-F14	54: 1	156	2500	16	60	27	130	165	4-এম 20-30	210	3	100	263	112	346	201	28	8	500
	AD125	F20	F16-F25	71: 1	167	3500	21	70	39	140	205	8-M16-24	250	3	125	316	117	398	218	28	8	600
	AD140	F25	F16	66: 1	237	4500	19	90	48	200	254	8-M16-24	300	4	140	368	133	430	250	32	10	700
খ	AD100 M23	F16	F12-F14	130: 1	100	3800	38	60	31	130	165	4-এম 20-30	210	3	100	284	112	362	233	21	6	450
	AD125 M23	F20	F16-F25	172: 1	115	5800	50	70	43	140	205	8-M16-24	250	3	125	336	117	380	250	21	6	500
	AD140 M24	F25	F16	225: 1	135	8500	63	90	63	200	254	8-M16-24	300	4	140	397	133	438	238	21	6	600
	AD160 M25	F30	F25	318: 1	120	11000	92	105	87	230	298	8-এম 20-30	350	4	160	421	153	465	285	21	6	600
গ	AD140 M30	F25	F16	500: 1	70	9000	130	90	75	200	254	8-M16-24	300	4	140	405	133	450	290	28	8	500
	AD160 M31	F30	F25	383: 1	140	14000	103	105	110	230	298	8-এম 20-30	350	4	160	459	153	562	382	28	8	600
	AD160 M31	F30	F25	519: 1	100	14000	140	105	110	230	298	8-এম 20-30	350	4	160	459	153	562	382	28	8	600
	AD180 M31	F30	F25	433: 1	165	18000	108	105	136	230	298	8-এম 20-30	350	4	180	494	163	569	390	28	8	600
	AD180 M31	F30	F25	588: 1	122	18000	147	105	136	230	298	8-এম 20-30	350	4	180	494	163	569	390	28	8	600
	AD200 এম 32	F35	F25-F30	581: 1	164	25000	153	120	169	260	356	8-এম 30-45	415	4	200	552	189	589	409	28	8	600
	AD200 এম 32	F35	F25-F30	784: 1	122	25000	205	120	169	260	356	8-এম 30-45	415	4	200	552	189	589	409	28	8	600
	AD225 M32	F35	F25-F30	666: 1	205	36000	176	140	196	260	356	8-এম 30-45	415	5	225	619	195	604	422	28	8	700
	AD225 M32	F35	F25-F30	896: 1	153	36000	236	140	196	260	356	8-এম 30-45	415	5	225	619	195	604	422	28	8	700
	AD250 M33	F40	F30-F35	856: 1	210	48000	229	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD250 M33	F40	F30-F35	1287	140	48000	344	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD280 M33	F40	F30-F35	969: 1	245	60000	247	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD280 M33	F40	F30-F35	1457: 1	162	60000	372	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD315 M34	F48	F35-F40	1278: 1	236	80080	339	190	490	370	483	12-এম 36-54	560	5	315	835	246	776	556	45	14	800
	AD315 M34	F48	F35-F40	2044: 1	148	80000	542	190	490	370	483	12-এম 36-54	560	5	315	835	246	776	556	45	14	800
	AD355 M34	F48	F35-F40	1447: 1	275	100000	368	190	535	370	483	12-এম 36-54	560	5	355	910	254	801	581	45	14	900
	AD355 M34	F48	F35-F40	2314: 1	170	100000	589	190	535	370	483	12-এম 36-54	560	5	355	910	254	801	581	45	14	900
	AD400 V9	F60	F40-F48	1395: 1	430	150000	351	220	785	470	603	20-M36-54	686	5	400	1002	290	844	624	45	14	900
D	AD225 M32 1S04	F35	F25-F30	1752: 1	92	36000	393	140	210	260	356	8-এম 30-45	415	5	225	619	195	681	518	28	8	600
	AD250 M33 1S04	F40	F30-F35	2251: 1	95	48000	510	165	277	300	406	8-M36-54	475	5	250	669	206	719	528	28	8	600
	AD280 M33 1S04	F40	F30-F35	2548: 1	110	60000	552	165	313	300	406	8-M36-54	475	5	280	729	213	739	558	28	8	600
	AD315 M34 1S04	F48	F35-F40	3361: 1	106	80000	756	190	503	370	483	12-এম 36-54	560	5	315	835	246	832	632	28	8	600
	AD355 M34 1S04	F48	F35-F40	3806: 1	117	100000	858	190	548	370	483	12-এম 36-54	560	5	355	910	254	857	657	28	8	700
	AD400 V9 1S05	F60	F40-F48	4185: 1	170	150000	892	220	805	470	603	20-M36-54	686	5	410	1002	290	948	718	28	8	800

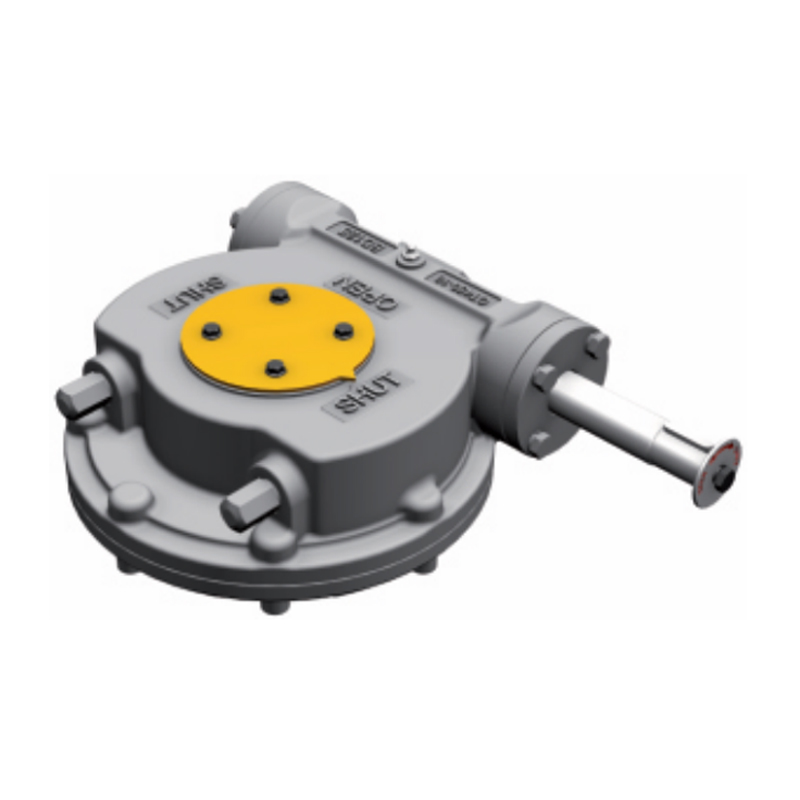

একক পর্যায়

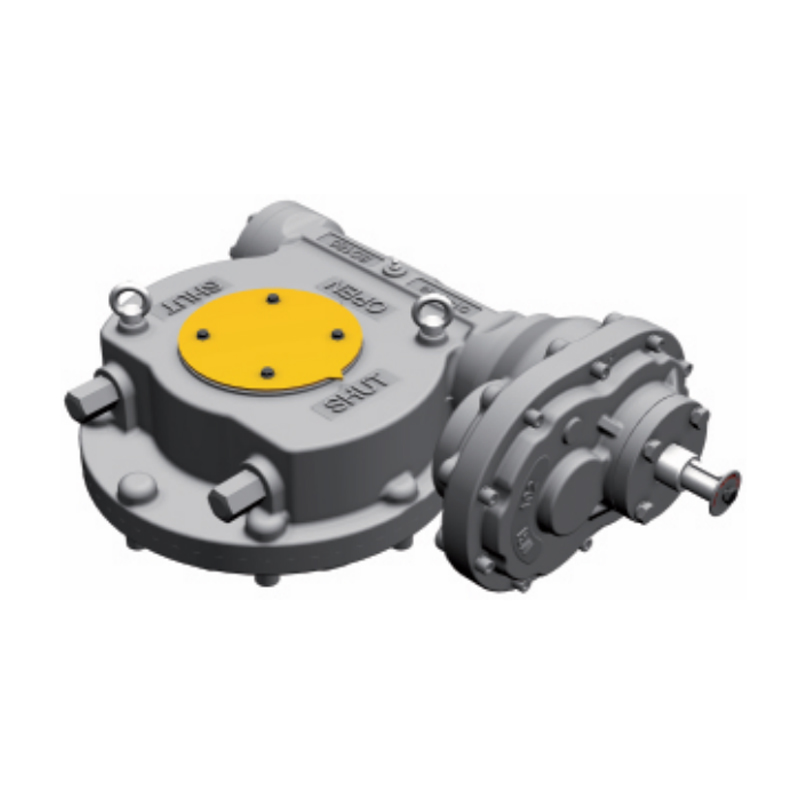

বি ডাবল পর্যায়

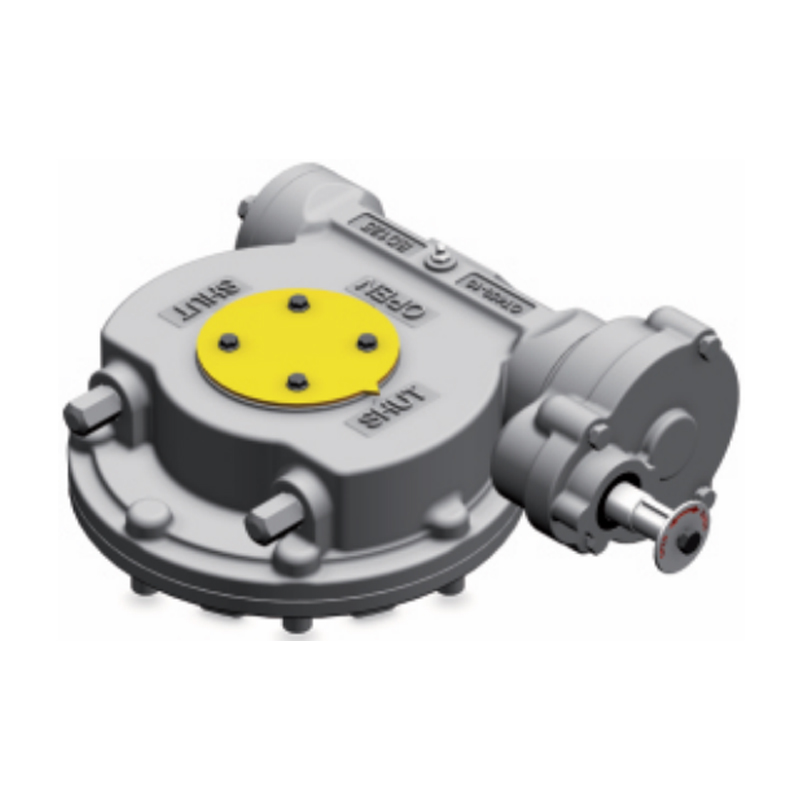

সি ডাবল পর্যায়

ডি মাল্টিস্টেজ

পণ্য ভূমিকা

এডি সিরিজ, কেবি (জিবি) সিরিজ এবং ডাব্লুএল সিরিজ সহ 3 টি সিরিজ পার্ট-টার্ন ওয়ার্ম গিয়ার বক্স রয়েছে। শরীরের প্রধান উপাদানটি নমনীয় আয়রন, কাস্ট ইস্পাত ইত্যাদি হতে পারে Mound

আবেদন

বল ভালভ, প্রজাপতি ভালভ, প্লাগ ভালভ এবং অন্যান্য 90 ডিগ্রি রোটারি সরঞ্জামগুলির জন্য উপযুক্ত গিয়ার বাক্সগুলি। জল, তেল, গ্যাস, রাসায়নিক, বিদ্যুৎ এবং সাধারণ ইন্ডাক্টরিয়াল অ্যাপ্লিকেশন পরিবেশন করা।

বৈশিষ্ট্য

উপযুক্ত ম্যানুয়াল এবং মোটরযুক্ত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা পণ্য। এলএস 0 5210 বা জেবি 2900 অনুসারে লকিং ডিভাইস এবং চেইন হুইল সরবরাহ করতে পারে।
স্ট্যান্ডার্ড শরীরের উপকরণগুলি নমনীয় আয়রন এবং কার্বন ইস্পাত। কাস্টমাইজড লো তাপমাত্রা ইস্পাত বা স্টেইনলেস স্টিল al চ্ছিক;
অ্যাম্বিয়েন্টের্প্রিচার: -20 সি থেকে 120'C, এবং কম তাপমাত্রার পরিবেশের জন্য যেমন -30'C, -40 '℃, -59'C ইত্যাদি;
স্ট্যান্ডার্ড সুরক্ষা গ্রেড এলপি 65, এবং এলপি 67, এলপি 68 কে কাস্টমাইজ করা উচিত।

মডেল বর্ণনা

বিজ্ঞাপন সিরিজ
বিজ্ঞাপন নম্বর: একক পর্যায়, যেমন AD100;
বিজ্ঞাপন নম্বর এম সংখ্যা: ডাবল স্টেজ, "এম" হ'ল হ্রাস কোড, যেমন AD140 M24;
বিজ্ঞাপন নম্বর জি নম্বর: সমাহিত টাইপ ওয়ার্ম গিয়ার বক্সকে বোঝায়, "জি" হ'ল প্রবর্তক কোড, যেমন AD100 G01:
মডেল নম্বরটি মোটরাইজড অ্যাপ্লিকেশন যেমন DAD100 সহ গিয়ার বক্সের জন্য "ডি" দিয়ে শুরু হয়েছিল।

কেবি সিরিজ
কেবি নম্বর: একক পর্যায়, যেমন কেবি -02
কেবি-নম্বর-এস/এসডি: ডাবল স্টেজ, "এস"/"এসডি" হ'ল কেবি -04-1 এস, কেবি -04-1 এসডি..ইটিসি এর মতো হ্রাসকারী কোডগুলি
কেবি নম্বর জি/ বা কেবি নম্বর-এসডি জি/ ভি: কবরস্থানের টাইপ, জি/ আইএস আইএস কোড, যেমন কেবি -02 ভিএস 10, কেবি -05-1 এসডি জি 02 এর মতো কোড।
মোটরাইজড অ্যাপ্লিকেশন সহ গিয়ার বক্সের জন্য "ডি" দিয়ে মডেল নম্বরটি শুরু হয়েছিল, যেমন ডি কেবি -02।

সিরিজ বৈশিষ্ট্য

বিজ্ঞাপন সিরিজ
ম্যানুয়াল এবং মোটরযুক্ত অ্যাপ্লিকেশন দাবি করার জন্য উপযুক্ত কোয়ার-টার্ন ওয়ার্ম গিয়ার বক্সের সম্পূর্ণ পরিসীমা। নীচে ফ্ল্যাঞ্জ প্রতিস্থাপন সুবিধাজনক, আরও সম্পূর্ণ ফ্ল্যাঞ্জ আকার, আরও ভাল ম্যাচিং ভালভ,
পণ্য উপাদান যথার্থ ing ালাই সহ নমনীয় আয়রন;
জলরোধী গ্রেডের মানটি এলপি 67 এ পৌঁছতে পারে এবং এলপি 68 টি কাস্টমাইজ করা যায়।
পরিবেষ্টিত তাপমাত্রা: -20'C থেকে 120 ডিগ্রি সেন্টিগ্রেড;
স্টেম বুশ ভালভ স্টেমের সাথে আরও ভাল মেলে এবং আরও দৃ ininient ়তার জন্য উপলব্ধ।
টেপার্ড রোলার বিয়ারিং ব্যবহার করে স্ব-লকিং সহ গিয়ার বাক্সগুলি, যা সংক্রমণকে আরও নমনীয় এবং দক্ষ করে তোলে।

কেবি সিরিজ
ম্যানুয়াল এবং মোটরযুক্ত অ্যাপ্লিকেশনগুলির দাবিতে উপযুক্ত কোয়ার-টার্ন ওয়ার্ম গিয়ার বক্সের সম্পূর্ণ পরিসীমা।
প্রধান উপকরণগুলি হ'ল কার্বন ইস্পাত, নমনীয় আয়রন এবং নিম্ন-তাপমাত্রা ইস্পাত, স্টেইনলেস স্টিল al চ্ছিক;
জলরোধী গ্রেডেলপ 65, এবং এলপি 67, এলপি 68 এর কাস্টমাইজ করা উচিত;
পরিবেষ্টিত তাপমাত্রা: -20'C থেকে 120 'সি, তবে -30'C, -40'C, -59' এবং অন্যান্য নিম্ন তাপমাত্রা al চ্ছিক;
স্টেম বুশ ভালভ স্টেমের সাথে আরও ভাল মেলে এবং আরও সুবিধাজনক জন্য উপলব্ধ;
টেপার্ড রোলার বিয়ারিংস ব্যবহার করে স্ব-লকিং সহ গিয়ার বাক্সগুলি, যা সংক্রমণকে আরও নমনীয় এবং দক্ষ করে তোলে।

ডাব্লুএল সিরিজ
কৃমি এবং হ্যান্ডহিল শ্যাফ্ট বিভক্ত, এবং নির্মাণটি দৃ firm ়, কমপ্যাক্ট এবং ডিজাইনে সুন্দর, ম্যানুয়াল অ্যাপ্লিকেশনটির জন্য উপযুক্ত:
এই সিরিজের কীট বিভক্ত প্রকার, কমপ্যাক্ট স্ট্রাকচার ডিজাইন, ফ্ল্যাঞ্জ জাত, আরও ভাল ম্যাচিং ভালভ;
উপাদান: নমনীয় আয়রন;
লকিং ডিভাইস সহ গিয়ার বক্স;
জলরোধী গ্রেড এলপি 65 এ পৌঁছতে পারে এবং এলপি 67 কাস্টমাইজ করা যায়:
বিয়ারিংস ব্যবহার করে স্ব-লকিং সহ গিয়ার বাক্সগুলি, যা সংক্রমণকে আরও নমনীয় এবং দক্ষ করে তোলে 333
