J941H বৈদ্যুতিন গ্লোব ভালভ

একটি উদ্ধৃতি পেতে

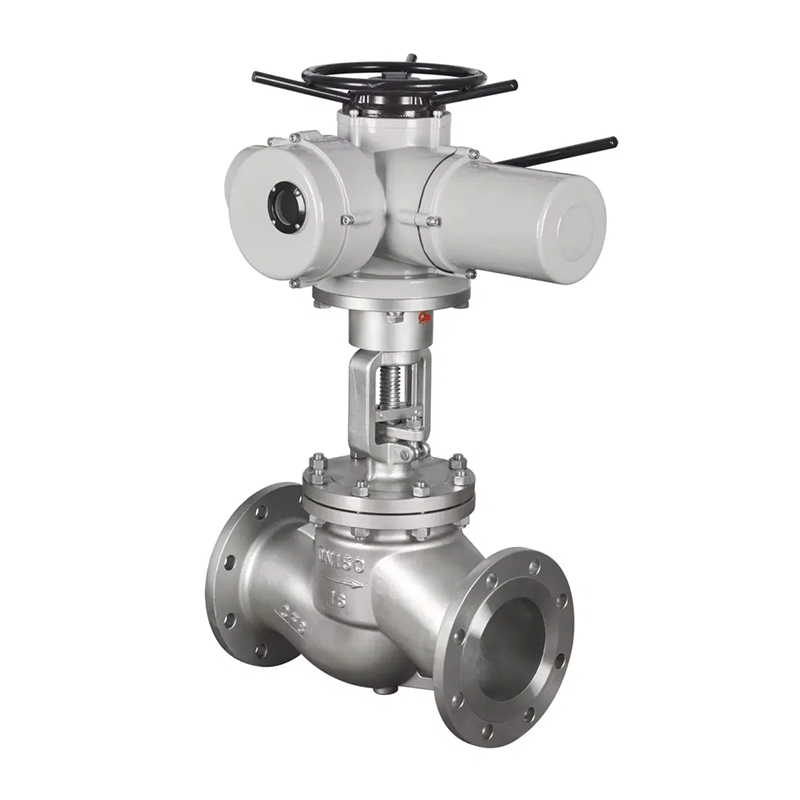

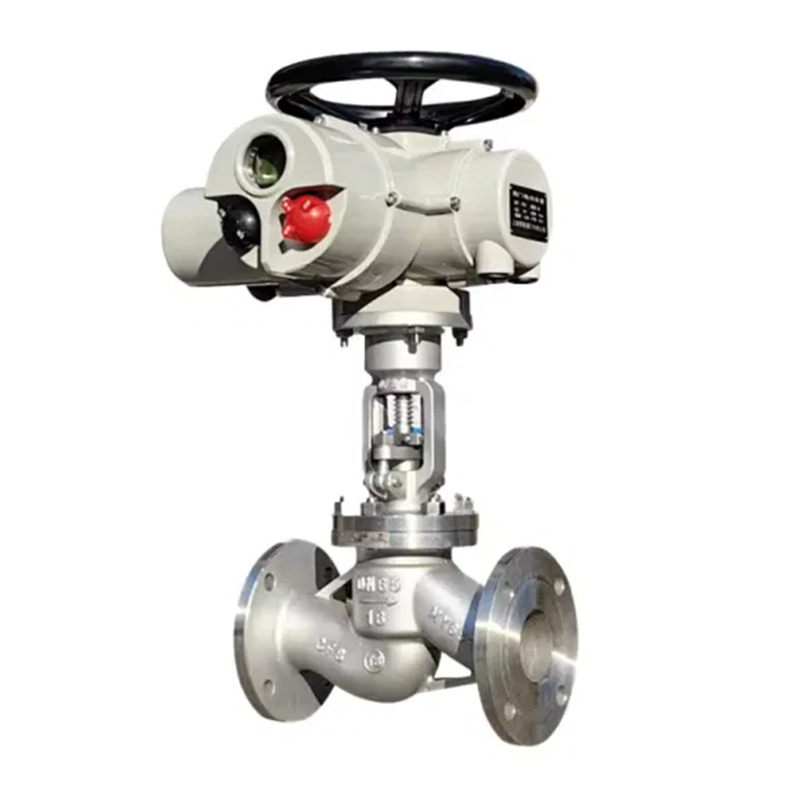

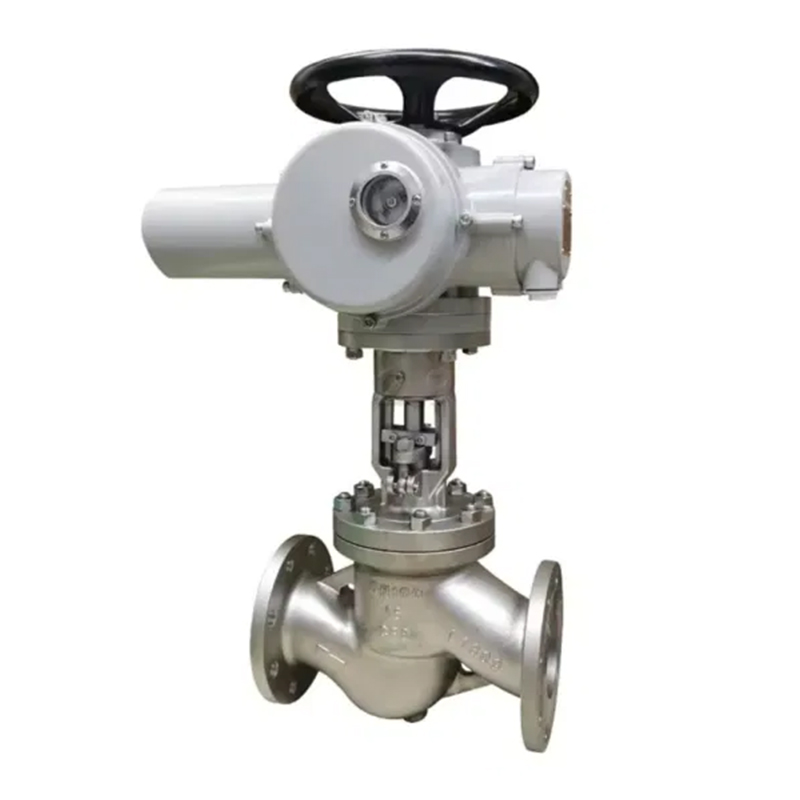

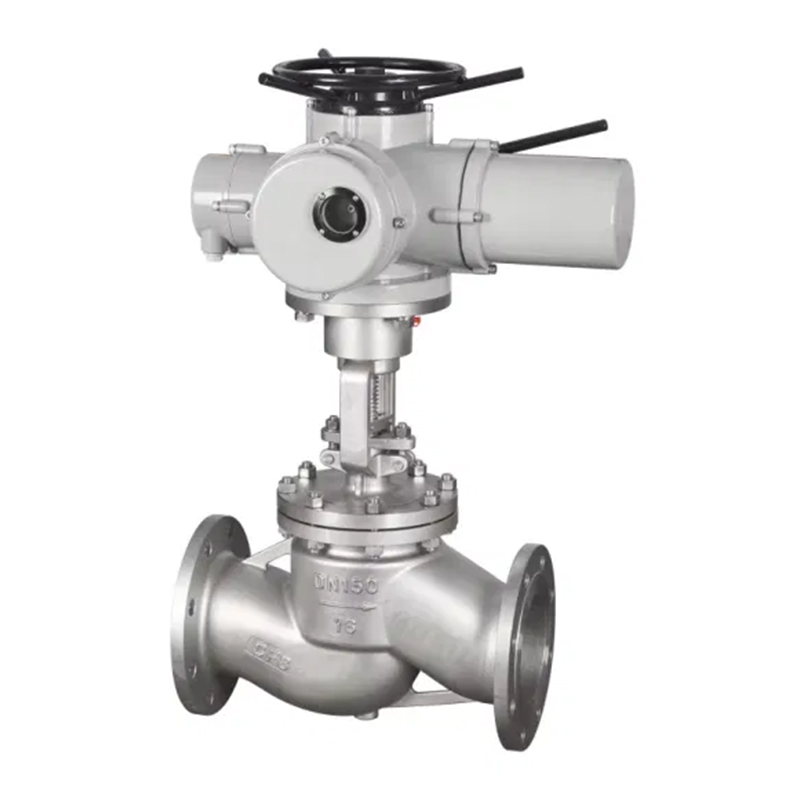

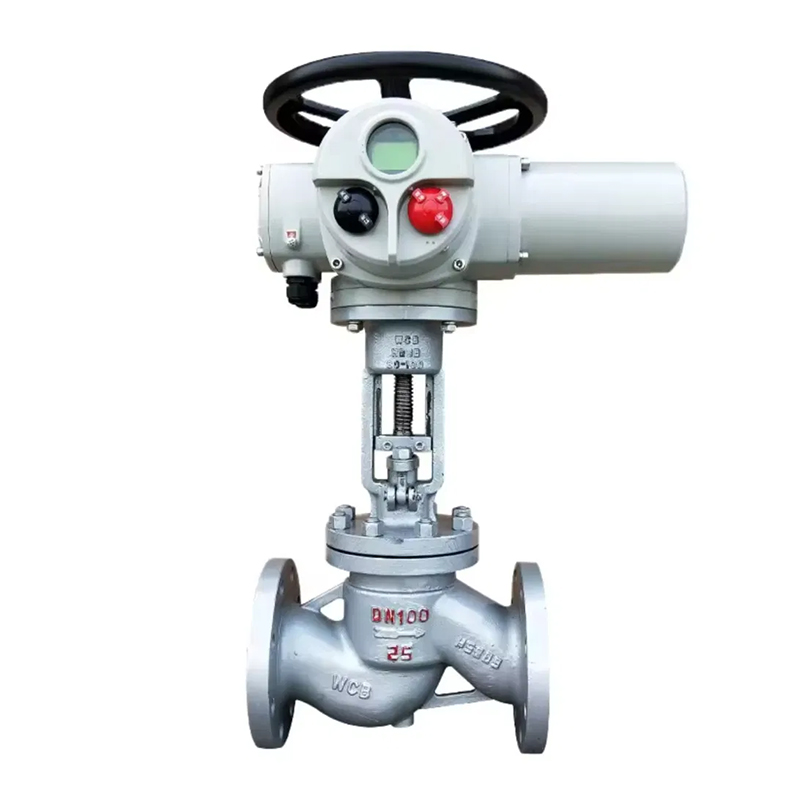

J941H বৈদ্যুতিন গ্লোব ভালভ ওভারভিউ

J941H বৈদ্যুতিন স্টপ ভালভ দুটি অংশ নিয়ে গঠিত: বৈদ্যুতিন অ্যাকিউউটর এবং স্টপ ভালভ। ভালভের দেহের উপাদান সম্পূর্ণ, এবং ফিলার এবং পুরো টুকরোটি প্রকৃত কাজের শর্ত বা ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে যুক্তিসঙ্গতভাবে নির্বাচন করা যেতে পারে। এটি বিভিন্ন চাপ, তাপমাত্রা এবং মাঝারি অবস্থার ক্ষেত্রে প্রয়োগ করা যেতে পারে। ভালভটি মূলত পাইপলাইনে মাঝারি প্রবাহের দিকটি কেটে ফেলতে, বিতরণ এবং পরিবর্তন করতে ব্যবহৃত হয়। এটি সাধারণত সামঞ্জস্যের জন্য ব্যবহৃত হয় না কারণ সামঞ্জস্যের সময় ভারসাম্যহীন শক্তি খুব বড়, যা ভালভ কোরকে মারাত্মক ক্ষয় ঘটায়। এটি জল সরবরাহ এবং নিকাশী, পেট্রোকেমিক্যাল, ধাতুবিদ্যা এবং উচ্চ চাপের সাথে অন্যান্য জায়গাগুলির জন্য উপযুক্ত।
বৈদ্যুতিন স্টপ ভালভ একটি বাধ্যতামূলক সিলিং ভালভ, সুতরাং ভালভ বন্ধ হয়ে গেলে, সিলিং পৃষ্ঠটিকে ফাঁস না করতে বাধ্য করার জন্য ভালভ ডিস্কে চাপ প্রয়োগ করতে হবে। যখন মাঝারিটি ভালভ ডিস্কের নীচ থেকে ভালভে প্রবেশ করে, তখন অপারেটিং ফোর্সকে যে প্রতিরোধেরতা কাটিয়ে উঠতে হবে তা হ'ল ভালভ স্টেম এবং ফিলার এবং মাঝারি চাপ দ্বারা উত্পন্ন থ্রাস্টের মধ্যে ঘর্ষণ। ভালভটি বন্ধ করার শক্তিটি ভালভটি খোলার শক্তির চেয়ে বেশি, সুতরাং ভালভের কান্ডের ব্যাসটি বড় হওয়া উচিত, অন্যথায় ভালভ স্টেমটি বাঁকানো হবে।

প্রযুক্তিগত প্যারামিটার

Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর বৈশিষ্ট্য	স্যুইচ টাইপ, ইন্টিগ্রাল টাইপ, নিয়ন্ত্রণকারী প্রকার, বুদ্ধিমান প্রকার
Ption চ্ছিক বৈদ্যুতিক অ্যাকুয়েটর মডেল	জেড সিরিজ, একে সিরিজ
ভোল্টেজ	AC220V, AC380V
নামমাত্র ব্যাস	ডিn10mm ~ dn300 মিমি
নামমাত্র চাপ	Pn1.0mpa ~ pn6.4mpa
সঠিক তাপমাত্রা	-30 ~ 550ºC
সংযোগ	ফ্ল্যাঞ্জ
ভালভ শরীরের উপাদান	কাস্ট স্টিল, 304, 316, 316এল
ভালভ প্লেট উপাদান	কাস্ট স্টিল, 304, 316, 316এল
ভালভ সিট আস্তরণ	পিটিএফই, পিপিএল, ধাতব সিল
প্রযোজ্য মিডিয়া	জল, পেট্রোলিয়াম, অ্যাসিড, সান্দ্র তরল, স্লারি মিডিয়াম ইত্যাদি ইত্যাদি

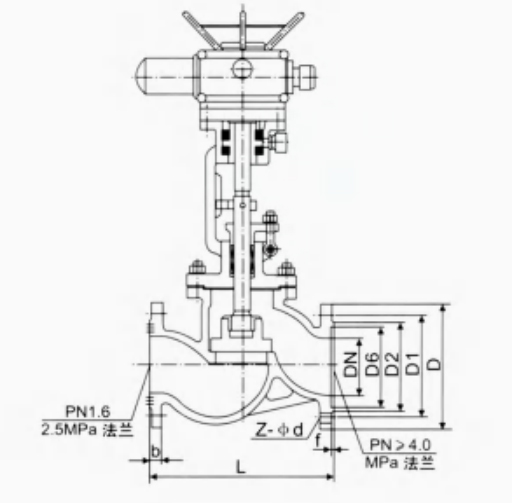

J941h বৈদ্যুতিন গ্লোব ভালভ আকার এবং মডেল

পিএন (এমপিএ)	ডিএন (মিমি)	L	ডি	ডি 1	ডি 2	খ	চ	জেড-ডি
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-23
	200	600	335	295	265	26	3	12 -23
	250	650	405	355	320	30	3	12 -23
	300	750	460	410	375	30	3	12 -23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-23
	200	600	360	310	278	34	3	12 -23
	250	650	425	370	332	36	3	12 -23
	300	750	485	430	390	40	4	12 -23

পিএন (এমপিএ)	ডিএন (মিমি)	L	D	ডি 1	ডি 2	ডি 6	খ	চ	জেড-ডি
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12 -30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-23
	65	340	200	160	130	110	28	3	8-23
	80	380	210	170	140	121	30	3	8-23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ343
