প্রধান বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

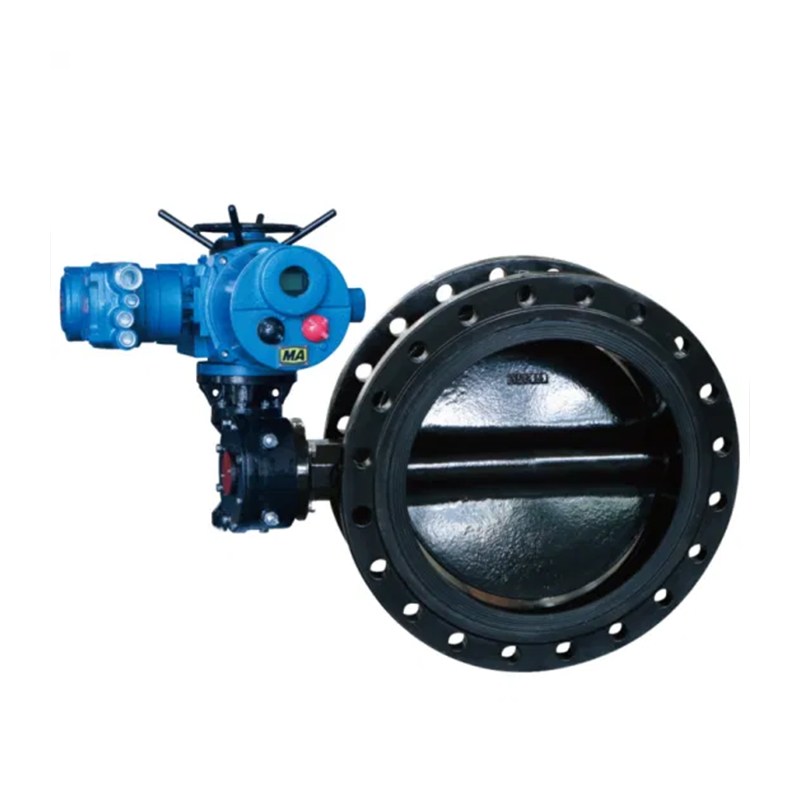

1) এফবিজি মাইনিং বিস্ফোরণ-প্রমাণ গ্যাস পাইপলাইন বৈদ্যুতিন প্রজাপতি ভালভ, এরপরে গ্যাস প্রজাপতি ভালভ হিসাবে পরিচিত, এটি একটি বিশেষায়িত ভালভ যা বিশেষত গ্যাসের বৈশিষ্ট্যগুলির জন্য ডিজাইন করা হয়। এটি জাতীয় বিস্ফোরণ প্রুফ সেন্টার দ্বারা পরীক্ষা করা হয়েছে এবং জাতীয় সুরক্ষা স্ট্যান্ডার্ড সেন্টার দ্বারা জারি করা "খনির পণ্য সুরক্ষা চিহ্ন শংসাপত্র" পেয়েছে
একমাত্র পণ্য যা গ্যাস ভালভের জন্য সুরক্ষা শংসাপত্র পেয়েছে।
2) এফবিজি গ্যাস প্রজাপতি ভালভ বডি ইনার ওয়াল ইন্টিগ্রাল ভলকানাইজেশন বিশেষ ফর্মুলা রাবার, বিভিন্ন বিশেষ বৈশিষ্ট্যযুক্ত উপাদানযুক্ত, শিখা রিটার্ড্যান্ট, অ্যান্টি-স্ট্যাটিক, জারা-প্রতিরোধী, পরিধান-প্রতিরোধী, উচ্চতর সিলিং ইত্যাদি কার্যকরভাবে প্রতিরোধের বৈশিষ্ট্য রয়েছে ভালভের শরীরে গ্যাসের জারা এবং ক্ষতি এবং ভাল্বের পরিষেবা জীবন প্রসারিত করুন
ভাগ্য। শিখা প্রতিবন্ধকতা এবং অ্যান্টি-স্ট্যাটিক বৈশিষ্ট্যগুলি গ্যাস পাইপলাইনগুলিকে আরও নিরাপদ এবং আরও নির্ভরযোগ্য করে তোলে। দ্বি-নির্দেশমূলক চাপ বহন এবং দ্বি-নির্দেশমূলক সিলিংয়ের কাঠামোগত নকশা, পাশাপাশি উচ্চ রিবাউন্ড সিলিং সূত্রটি নিশ্চিত করে যে গ্যাস ভালভের আকাঙ্ক্ষিত সিলিং পারফরম্যান্স রয়েছে, সত্যই শূন্য ফুটো অর্জন এবং কয়লা খনিগুলির দীর্ঘমেয়াদী নিরাপদ অপারেশনের প্রয়োজনীয়তা পূরণ করে।
3) এফবিজি বৈদ্যুতিন গ্যাস প্রজাপতি ভালভ গ্যাস নিষ্কাশন পাম্প স্টেশন, গ্যাস বিদ্যুৎ স্টেশন, কয়লাযুক্ত মিথেন ট্রান্সমিশন পাইপলাইন এবং অন্যান্য প্রকল্পগুলিতে প্রয়োগ করা হয়।
4) এখানে দুটি ধরণের এফবিজি বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ রয়েছে: বিভক্ত টাইপ এবং ইন্টিগ্রেটেড টাইপ। কেএক্সবিসি মাইনিং বিস্ফোরণ-প্রুফ ভালভ বৈদ্যুতিক ডিভাইস নিয়ন্ত্রণ বাক্সের সাথে একত্রে ব্যবহৃত হলে, স্প্লিট টাইপ বৈদ্যুতিন গ্যাস প্রজাপতি ভালভ গ্যাস পাইপলাইনগুলির স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জনের জন্য ডিসিএস সিস্টেমের সাথে সংযুক্ত হতে পারে;
ইন্টিগ্রেটেড বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ একটি নিয়ন্ত্রণ সিস্টেমের সাথে আসে, যা শরীরে দূরবর্তীভাবে চালু বা বন্ধ করা যায়, পৃথক নিয়ন্ত্রণ বাক্সের প্রয়োজন ছাড়াই দূরবর্তী স্যুইচিং বা সামঞ্জস্য অর্জন করতে পারে।

প্রযুক্তিগত প্যারামিটার

বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ মডেল	এফবিজি
বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ একটি বিকল্প আকারে উপলব্ধ	বিভক্ত, এক-পিস
বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ al চ্ছিক ফাংশন	শিখাপ্রুফ স্যুইচ টাইপ, শিখাপ্রুফ অ্যাডজাস্টমেন্ট টাইপ
বৈদ্যুতিক গ্যাস প্রজাপতি ভালভ মাঝারি এবং তাপমাত্রার জন্য উপযুক্ত	মিথেন, গ্যাস, কয়লা সীম বিস্ফোরণ বিপজ্জনক গ্যাস ≤120 ° C
ভোল্টেজ	380/6603V
নামমাত্র ব্যাস	Dn50 ~ dn1200
নামমাত্র চাপ	Pn1.0mpa ~ pn1.6mpa

এফবিজি মাইনিং বিস্ফোরণ-প্রমাণ গ্যাস পাইপলাইনগুলির জন্য বৈদ্যুতিক প্রজাপতি ভালভের প্রধান নিয়ন্ত্রণ ফাংশন

1) ইন্টিগ্রেটেড বৈদ্যুতিক গ্যাস প্রজাপতি ভালভের প্রধান নিয়ন্ত্রণ ফাংশন
The বৈদ্যুতিক উপাদানগুলি বিস্ফোরক গ্যাসের পরিবেশের সংস্পর্শে আসা থেকে রোধ করতে id াকনা ফ্রি ডিবাগিং ফাংশন দিয়ে সজ্জিত:
② এটির দুটি নিয়ন্ত্রণ মোড রয়েছে: স্থানীয়/দূরবর্তী। স্থানীয় নিয়ন্ত্রণ বলতে ভালভ বডিটিতে একটি সুইচ নোব থাকা বোঝায়, যা স্থানীয়ভাবে পরিচালিত হতে পারে। দূরবর্তী স্যুইচিং বা অ্যাডজাস্টমেন্ট অর্জনের জন্য প্যাসিভ সুইচ পরিচিতি বা 4-20 এমএ অ্যাডজাস্টমেন্ট সিগন্যাল ইনপুট মাধ্যমে রিমোট কন্ট্রোল অর্জন করা যেতে পারে। অ্যালার্ম এবং স্ট্যাটাস সিগন্যালগুলি প্যাসিভ পরিচিতিগুলির মাধ্যমে আউটপুট হয়। 4-20 এমএ অ্যানালগ বর্তমান আউটপুট মাধ্যমে ভালভ অবস্থান:
③ ইনপুট/আউটপুট সিগন্যালগুলি অপটিকভাবে বিচ্ছিন্ন এবং দৃ strong ় বিরোধী-হস্তক্ষেপের ক্ষমতা রাখে:
Travel ট্র্যাভেল পজিশনিং সিস্টেমটি পরম পজিশন এনকোডিং প্রযুক্তি গ্রহণ করে, যা বিদ্যুতের ব্যর্থতার ক্ষেত্রে স্মৃতি রাখে। ভালভের ম্যানুয়াল অপারেশন এখনও ভ্রমণের ডেটা এবং প্রকৃত ভ্রমণের মধ্যে ধারাবাহিকতা বজায় রাখতে পারে:
Human হিউম্যান-মেশিন ইন্টারঅ্যাকশন ইন্টারফেসটি কনফিগারেশনের মাধ্যমে উপলব্ধি করা যায় এবং এলসিডি ডিসপ্লে স্ক্রিনটি স্বজ্ঞাতভাবে ভালভের অবস্থান, অপারেটিং স্ট্যাটাস, ফল্ট অ্যালার্ম এবং বৈদ্যুতিক গ্যাস প্রজাপতি ভালভের অন্যান্য তথ্য পর্যবেক্ষণ করতে পারে:
⑥ রিমোট কন্ট্রোল এবং মনিটরিং ফাংশনগুলি কনফিগারেশনের মাধ্যমে অর্জন করা যেতে পারে: রিমোট কন্ট্রোল, ভালভ অবস্থানের প্রতিক্রিয়া, ওপেন পজিশন, ঘনিষ্ঠ অবস্থান, টর্ক, ত্রুটিগুলি ইত্যাদির জন্য সংরক্ষিত সিগন্যাল পোর্টগুলি:
⑦ গ্যাস প্রজাপতি ভালভের ফল্ট ডায়াগনোসিস এবং অ্যালার্ম ফাংশন রয়েছে, যা স্বয়ংক্রিয়ভাবে পাওয়ার ফেজ সিকোয়েন্সটি সনাক্ত এবং সংশোধন করতে পারে, মোটর ওভারহাইটিং এবং ব্লকেজ, পাওয়ার ফেজ ক্ষতি বা শর্ট সার্কিট, টর্কের ওভার, তাত্ক্ষণিক বিপরীত, আনুপাতিক নিয়ন্ত্রণ সংকেত হ্রাস থেকে সনাক্ত এবং সুরক্ষা দিতে পারে , জরুরী ইভেন্টগুলি (ইএসডি) ইত্যাদি। একবার ত্রুটি দেখা দিলে ভালভের বৈদ্যুতিক অপারেশন নিষিদ্ধ করা হবে, এবং স্থানীয় এবং দূরবর্তী অ্যালার্ম সংকেত জারি করা হবে এবং ত্রুটিটির কারণটি স্বজ্ঞাতভাবে প্রদর্শিত হবে, এটি অপারেটরদের জন্য সুবিধাজনক করে তুলেছে বৈদ্যুতিক গ্যাস প্রজাপতি ভালভের স্বাভাবিক ক্রিয়াকলাপটি সময়মতো সমস্যা সমাধান এবং পুনরুদ্ধার করতে:
⑧ মোডবাস, প্রোফিবাস এবং অন্যান্য বাস যোগাযোগের জন্য ডেটা যোগাযোগ অর্জনের জন্য 485 বাস ইন্টারফেস সহ কনফিগার করা যেতে পারে।

2) স্প্লিট টাইপ বৈদ্যুতিক গ্যাস প্রজাপতি ভালভের প্রধান নিয়ন্ত্রণ ফাংশন
স্প্লিট টাইপ বৈদ্যুতিন গ্যাস প্রজাপতি ভালভ কেএক্সবিসি মাইনিং বিস্ফোরণ-প্রমাণ ভালভ বৈদ্যুতিক ডিভাইস নিয়ন্ত্রণ বাক্সের সাথে একত্রে ব্যবহৃত হয়। নির্দিষ্ট নিয়ন্ত্রণ ফাংশনগুলির জন্য, দয়া করে কেএক্সবিসি নিয়ন্ত্রণ বাক্সটি দেখুন।

এক্সিকিউশন স্ট্যান্ডার্ড এবং প্রধান পারফরম্যান্স স্পেসিফিকেশন

নকশা এবং উত্পাদন	জিবি/টি 12221-2005 জিবি/টি 1222-2005 জেবি/টি 12238-2008
পাইপলাইন সংযোগ	Gb9113.1 ~ gb9113.4-2000
পরিদর্শন এবং পরীক্ষা	জিবি/টি 13927-2008 জেবি/টি 9092-1999

কাঠামোগত স্কিম্যাটিক ডায়াগ্রাম

সংযোগের আকার এবং সম্পর্কিত খনির বিস্ফোরণ-প্রমাণ ভালভ বৈদ্যুতিক ডিভাইসগুলির জন্য নির্বাচন সারণী

গ্যাস প্রজাপতি ভালভ (মিমি) এর প্রধান মাত্রা								খনির বিস্ফোরণ-প্রমাণ বৈদ্যুতিন ডিভাইসের প্রধান পরামিতি
ডিএন	এল	পিএন 10			পিএন 16			স্পেসিফিকেশন এবং মডেল	ভোল্টেজ (ভি)	শক্তি (কেডব্লিউ)
ডিএন	এল	φD	φD1	এন-ডি	φD	φD1	এন-ডি	স্পেসিফিকেশন এবং মডেল	ভোল্টেজ (ভি)	শক্তি (কেডব্লিউ)
ডিএন 50	108	165	125	8 -19	165	125	8 -19	কিউবি/কিউবিওয়াই 10	380/660	0.18
Dn65	112	185	145	8 -19	185	145	8 -19	কিউবি/কিউবিওয়াই 10	380/660	0.18
Dn80	114	200	160	8 -19	200	160	8 -19	কিউবি/কিউবিওয়াই 10	380/660	0.18
Dn100	127	220	180	8 -19	220	180	8 -19	কিউবি/কিউবিওয়াই 20	380/660	0.18
Dn125	140	250	210	8 -19	250	210	8 -19	কিউবি/কিউবিওয়াই 20	380/660	0.18
Dn150	140	285	240	8-23	285	240	8-23	কিউবি/কিউবিওয়াই 30	380/660	0.18
Dn200	152	340	295	8-23	340	295	12 -23	কিউবি/কিউবিওয়াই 60	380/660	0.18
Dn250	165	395	350	12 -23	405	355	12-28	কিউবি/কিউবিওয়াই 90	380/660	0.25
Dn300	178	445	400	12 -23	460	410	12 -28	জেডবি/জেডবিওয়াই 10	380/660	0.25
Dn350	190	505	460	16-φ23	520	470	16-φ28	জেডবি/জেডবিওয়াই 15	380/660	0.37
Dn400	216	565	515	16-φ28	580	525	16-φ31	জেডবি/জেডবিওয়াই 20	380/660	0.55
Dn450	222	615	565	20-φ28	640	585	20-φ31	জেডবি/জেডবিওয়াই 30	380/660	0.75
Dn500	229	670	620	20-φ28	715	650	20-φ34	জেডবি/জেডবিওয়াই 30	380/660	0.75
Dn600	267	780	725	20-φ31	840	770	20-φ37	জেডবি/জেডবিওয়াই 45	380/660	1.1
Dn700	292	910	840	24-φ31	910	840	24-φ37	জেডবি/জেডবিওয়াই 45	380/660	1.1
Dn800	318	1015	950	24-φ34	1025	950	24-φ41	জেডবি/জেডবিওয়াই 60	380/660	1.5
Dn900	330	1115	1050	28-φ34	1125	1050	28-φ40	জেডবি/জেডবিওয়াই 90	380/660	2.2
Dn1000	410	1230	1160	28-φ37	1255	1170	28-φ43	জেডবি/জেডবিওয়াই 90	380/660	2.2
Dn1100	450	1345	1270	32-φ37	1355	1270	32-φ44	জেডবি/জেডবিওয়াই 120	380/660	3
Dn1200	470	1455	1380	32-φ40	1485	1390	32-φ49	জেডবি/জেডবিওয়াই 120	380/660	3
